Запуск проЄкту «Розумна пожежна частина»

Зміст
1. Анонс
2. Плата в розетку RG12
3. Запуск першого проєкту «Розумна пожежна частина»

Офіційна презентація проєкту «Розумна пожежна частина»

https://youtu.be/9PHAfwZrxJA

Розмови розмовами, але краще один раз побачити, ніж сто разів почути… Приступаємо до виготовлення, та встановлення модулів у пожежній частині.

Все, що далі буде описано, робилося своїми руками,та за власні кошти для максимально швидкого запуску проведення презентації реальної роботи.

Отже, визначено перелік напрямків, що ми можемо досить швидко реалізувати:
— управління освітленням гаражного приміщення, отримання інформації від датчика диму;
— управління інформаційним табло;
— підключення окремого аудіопідсилювача до штатних аудіо динаміків, запуск голосових повідомлень, запуск тривожного сигналу;
— вимірювання концентрації СО2, вологості та температури в спальному приміщенні;
— установка тривожної ілюмінації, для привертання уваги під час виїзду автомобіля з гаража;
— створення » тихого режиму » тривоги.

1-й модуль «Управління освітленням»
Складається:
ESP8266
DC-DC
Блок на 4 реле
— Корпус
— Роз’єм живлення
— Плата
Датчик диму

Модуль увімкнено паралельно до штатного управління автоматами освітлення. Блок реле розміщено всередині, а блок із контролером зовні.
Має наступний вигляд

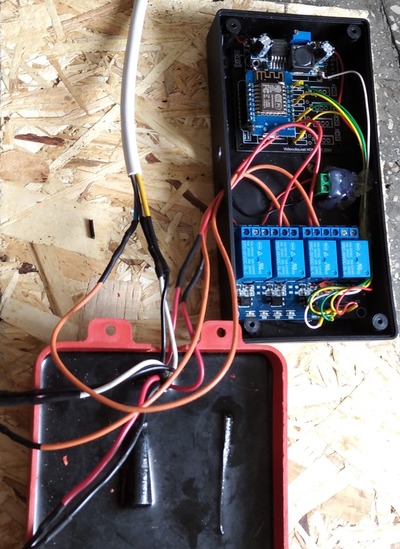

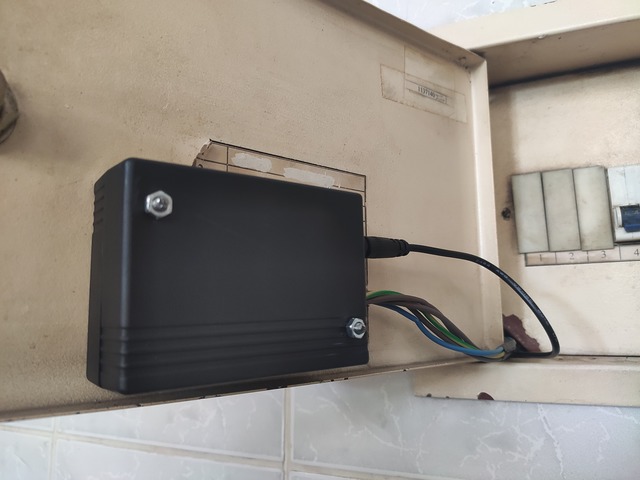

Блок реле управління освітленням
Внутрішній блок
Управління блоком реле
Зовнішній блок

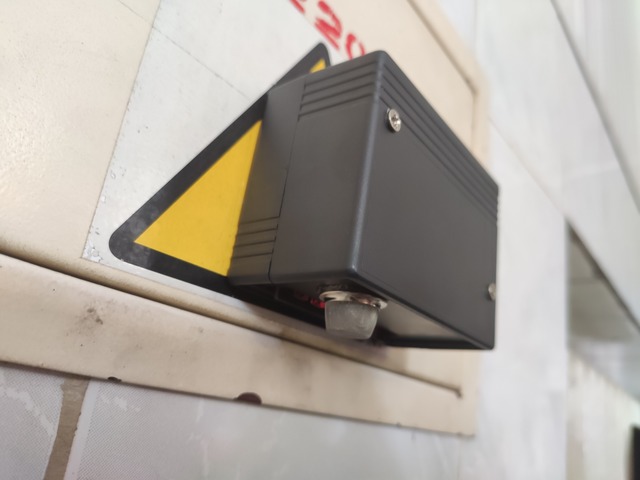

Фронтальна части на у зібраному стані
Фронтальна частина у зібраному стані

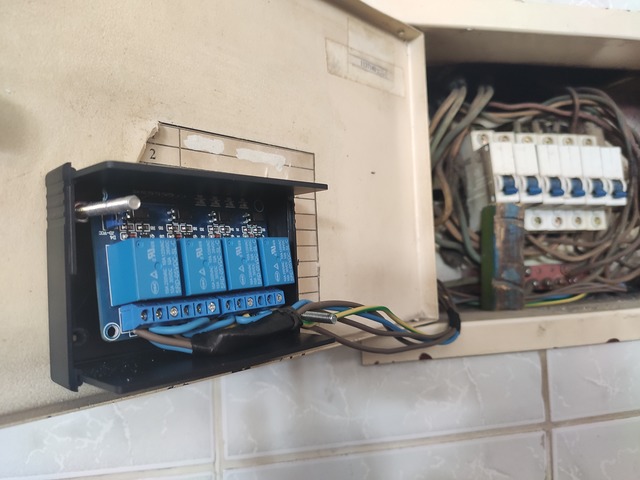

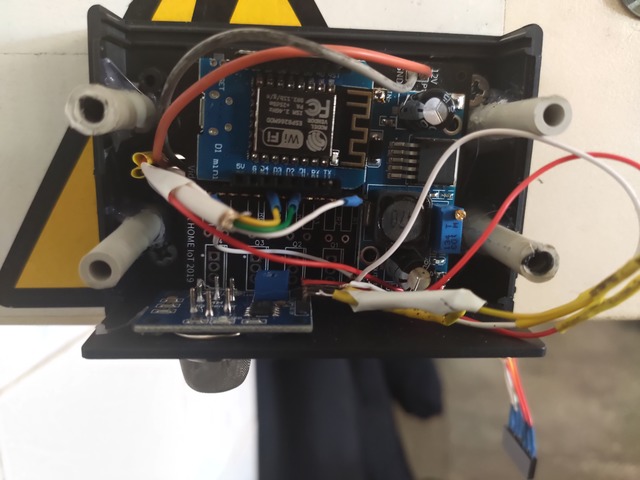

Внутрішня частина у зібраному стані
Внутрішня частина у зібраному стані

Даний модуль забезпечує управління освітленням над 1,2,3,4 ходами. Також вимірює концентрацію диму.

2-й модуль «Управління таблом»
Складається:
ESP8266
DC-DC
Блок на 8 реле
— Корпус
— Роз’єм живлення
— Плата для збільшення вихідних портів

Табло має 8 секцій, тому використовується релейний модуль на 8 каналів. Підключення виконано паралельно. Електроніка розміщена у нижній частині табло, із пластмасового короба було виготовлено корпус для неї.

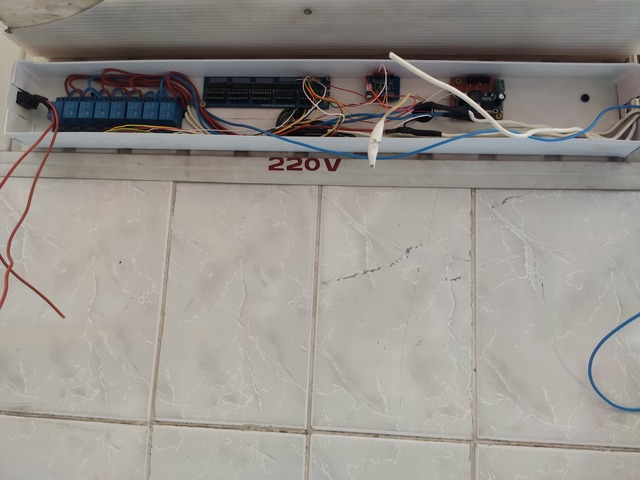

Розміщення обладнання управління табло
Розміщення компонентів

Для збільшення вихідних портів використані мікросхеми uln2008 та 74hc595. Спочатку планувалося замінити лампи на світлодіодні стрічки, але по строках запуску був ліміт, тому зупинилися на варіанті з реле. Пізніше буде перероблене, як планувалося.

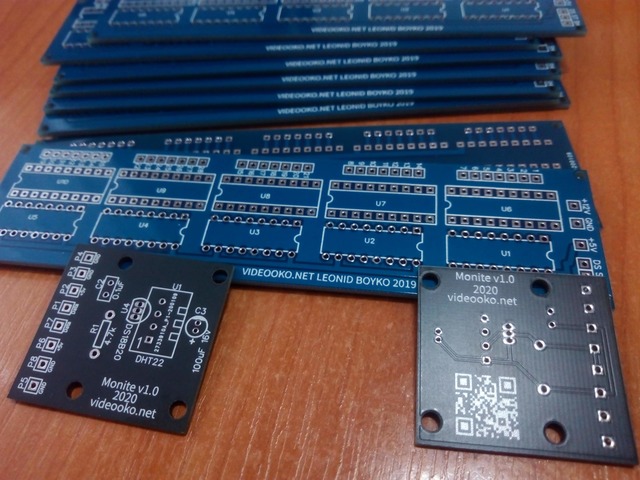

плати
Синя плата для збільшення портів

3-й модуль«Аудіо модуль»
Складається:
ESP8266
DC-DC
MP3 плеер + карта пам’яті
— Корпус
— Роз’єм живлення
Аудіо підсилювач
Мікрофон + плата підсилювача

Заговорила система голосом Катерини Сільман.
На карту пам’яті записані стандартні повідомлення:
— Увага! Збір та виїзд по тривозі
— Увага! Збір-аварія
— Увага! Збір зведеного загону
— Увага! Збір пересувного пункту управління
— Увага! Загроза радіаційної небезпеки
— Увага! Радіаційна небезпека
— Увага! Збір та виїзд по тривозі, аварія з викидом небезпечної хімічної речовини
— Увага! Хімічна небезпека, частина потрапляє в зону хімічного ураження
— Перше відділення на виїзд
— Друге відділення на виїзд
— Перше та друге відділення на виїзд
— Увага! 102 вийти на фасад
та інші.
Також, для проведення урочистих заходів в переліку треків доступний Гімн України.
Даний модуль підключений паралельно до наявного «ПТСО», для можливості використання обидвох пристроїв.

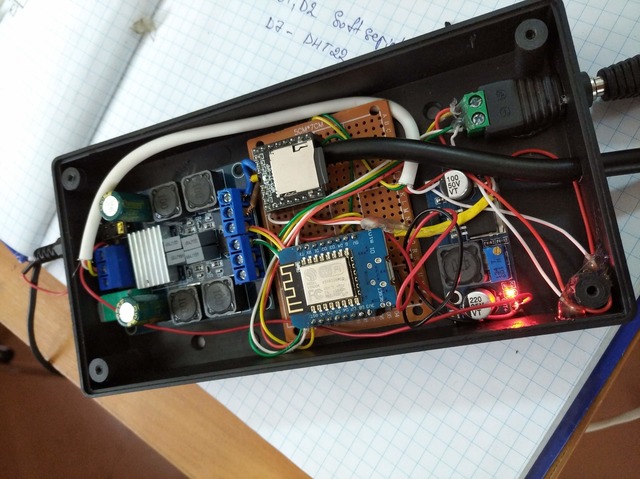

Склад аудіо модуля

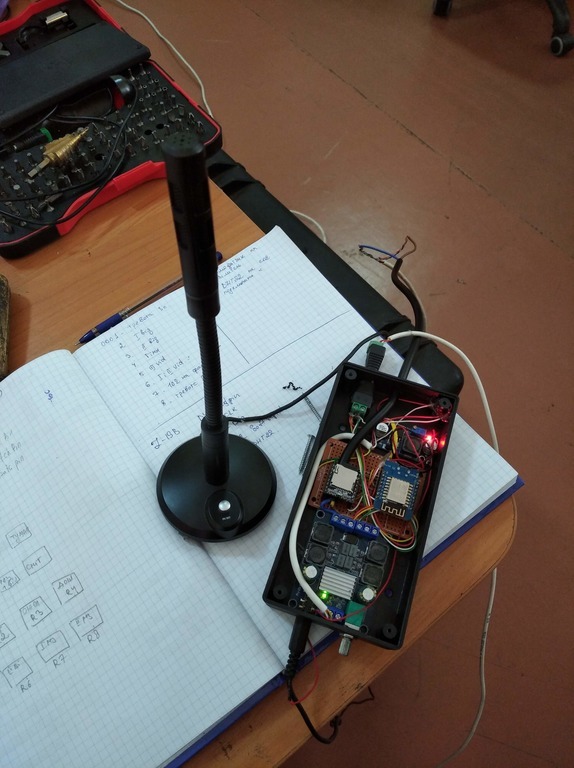

Тестування роботи мікрофона із платою мікрофонного підсилювача

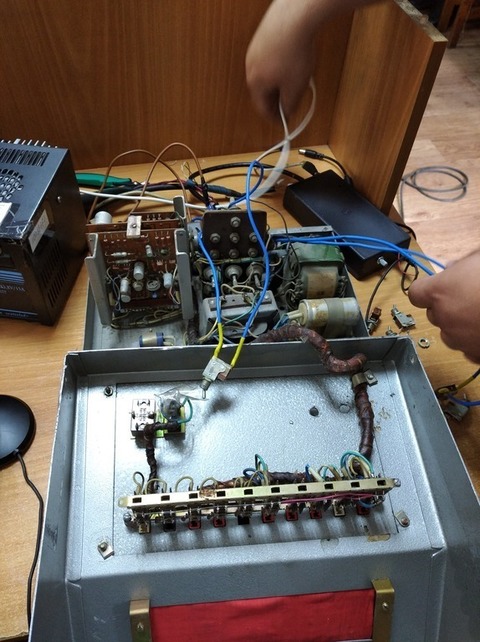

Процес підключення до «ПТСО»

4 -й модуль СО2 + вологість + температура
Складається:
ESP8266
DC-DC
— Корпус
— Роз’єм живлення
Датчик СО2 MH-Z19
Датчик вологості та температури DHT22

Процес виготовлення модуля.

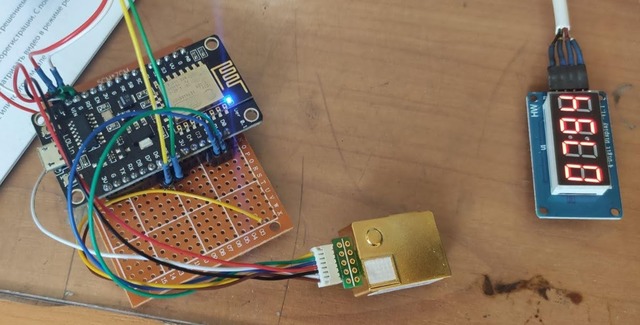

Тестування роботи модуля СО2

(Фото готового модуля)

Проводили експеримент — датчик СО2 підставили під вихлопну трубу пожежного автомобіля, і деякий час газували. Показання датчика не змінювалися, але як тільки на нього видихали ротом —датчик одразу фіксував зміну концентрації. Дуже сподобалася якість роботи та чутливість датчика.

Плати, що використовувалися в модулях, були розроблені для особистих домашніх потреб, але були адаптовані для використання у даному проєкті.

плати

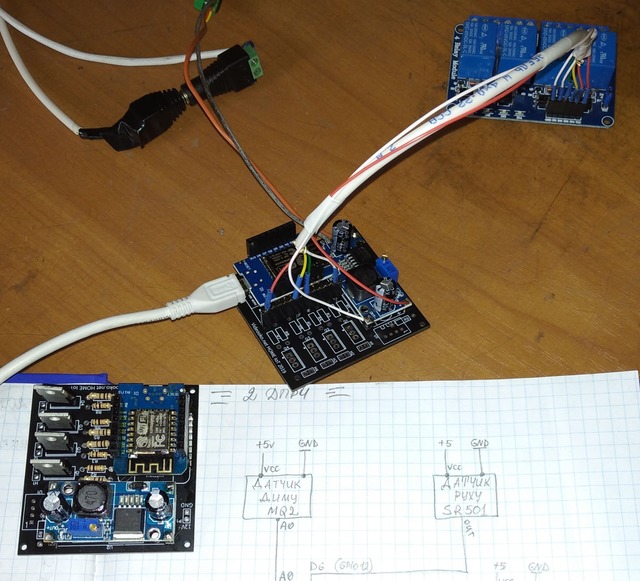

Адаптація домашніх плат під проєкт «Розумна пожежна частина»

Для привертання уваги водіїв та пішоходів під час тривожних виїздів пожежних авто із гаража, над кожним виїздом встановлено стробоскопи, які добре видно і вдень, і вночі.

Модуль управління стробоскопами
Модуль управління стробоскопами

Для керування використовується система управління Smart Home MajorDoMo. Для зручного та інтуїтивно зрозумілого керувння побудована 3D модель підрозділу, з нанесеними інформаційними віджетами та елементами керування кінцевими пристроями.

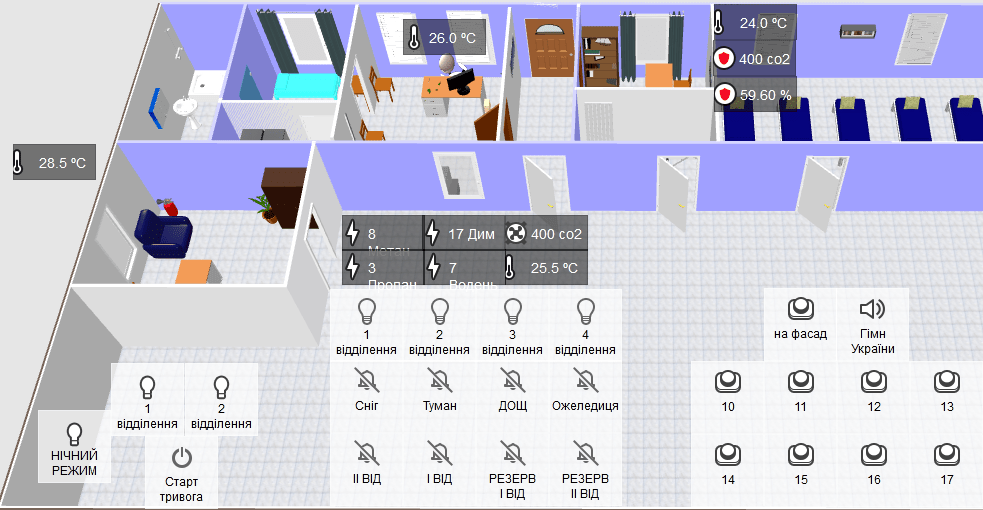

Панель керування пожежною частиною

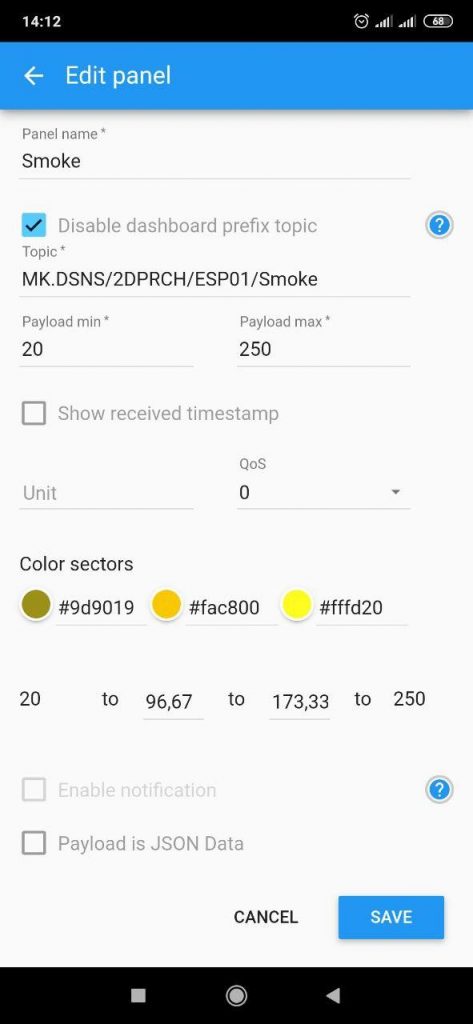

Альтернативний варіант віддаленого управління можна встановлювати на мобільні пристрої — IoTMQTTPanel (на Андроїд). Вся телеметрія доступна начальникам на мобільному пристрої, для перегляду статистики, без доступу управління.

https://youtu.be/IaRdqMB__Ss
IoTMQTTPanel

Для централізованого доступу з усіх підроздлів області, розробляється сайт, де буде виведена вся необіхідна інформація.

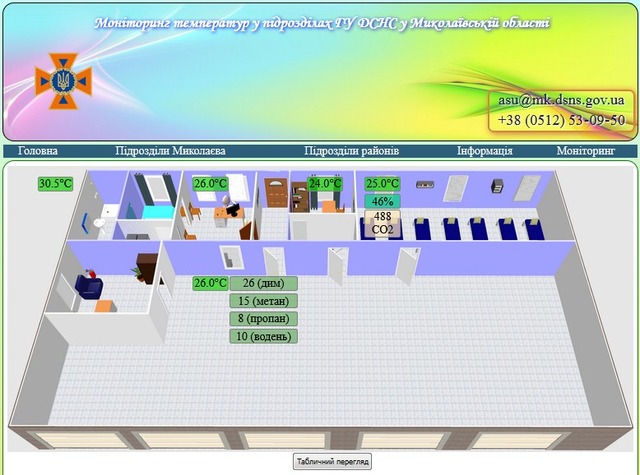

Приклад головної сторінки підрозділу

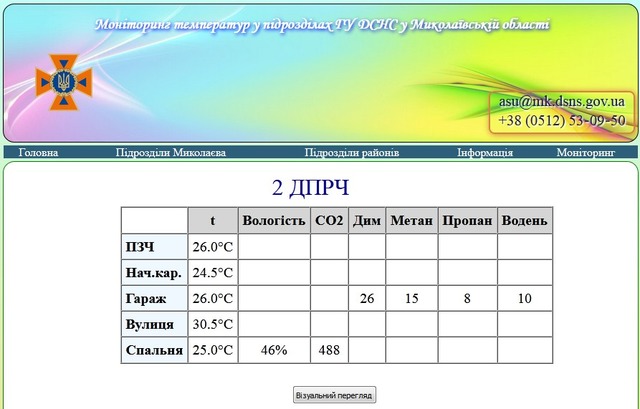

Приклад детальної інформації по наявним датчикам

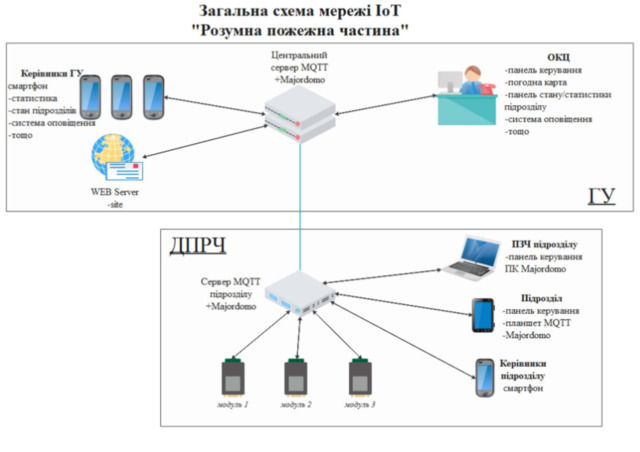

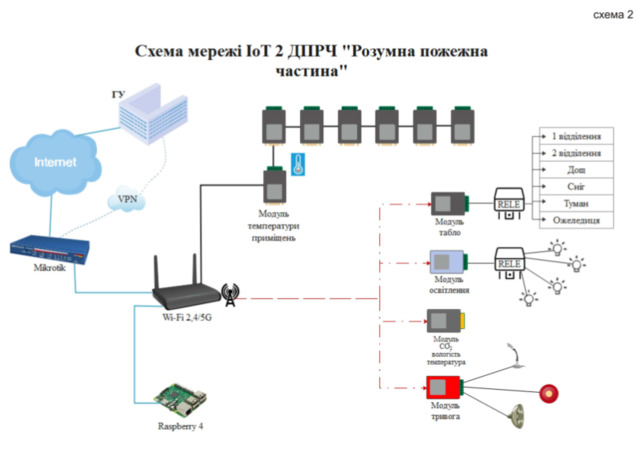

Побудова мережі ІоТ пристроїв, проводиться згідно стандартої схеми.

Далі буде…
