MONITE v1.0 централізований моніторинг у приміщеннях підрозділів ДСНС Миколаївської області

Monite v1.1

Зміст.
1. Анонс.
2. Плата в розетку RG12.
3. Запуск першого проекту «Розумна пожежна частина»

Колективний проект щодо розробки та впровадження в підрозділах ДСНС України «Smart Home» — системи автоматизації пожежної частини.

Колектив робочої групи:
1. Ольга Крижановська — програмування мікроконтролерів;
2. Влад Челак — схемотехніка електроніки;
3. Костя Слиш — програмування WEB та баз даних;
4. Олег Трешнюк — налаштування та підтримка серверної частини.

Згідно перспективного плану розвитку на 2019 рік в листопаді проведено перше засідання робочої групи, де визначена концепція побудови та покрокові напрямки автоматизації основних процесів для онлайн моніторингу та автоматичним управлінням наявними пристроями у підрозділах ДСНС України у Миколаївській області.

Отже, перший етап — впровадження системи зняття температурних показників в приміщеннях:
1. пункту зв’язку частини;
2. гаражу;
3. спального приміщення;
4. вулиця.
та передачі її на центральний сервер.

Планується використовувати:
1) Arduino UNO + мережевий шилд W5100
2) ESP8266
3) Цифрові датчики температури DS18b20
4) Датчик температури та вологості DHT22

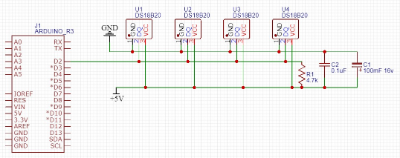

Схема підключення цифрових датчиків температури має наступний вигляд.

Схема підключення багатьох датчиків ds18b20 - Monite

Модуль для серверної:

ESP8266 - Monite

Тестова версія передавала у визначеному форматі дані на сервер, де у файл записувався останній показник. Дані виводилися на веб сторінці. Для такого варіанту треба тільки наявність PHP (база даних не використовується).

Наразі, встановлено 3 модуля для передачі температурних показників із 2 ДПРЧ, приміщення оперативної служби ГУ та серверної. Для зберігання даних використовується база даних.

В ГУ модуль побудований на ESP8266 та до мережі підключений за допомогою WIFI. Підключення цифрових датчиків ds18b20 організовано за схемою, як і на Ардуіно.
Передача показників виконується кожні 10 сек.

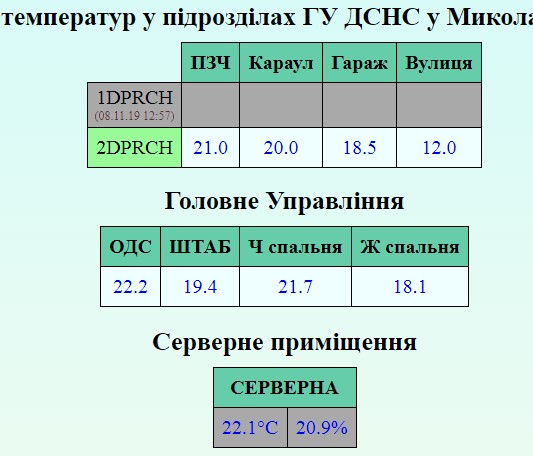

Веб інтерфейс можна переглянути за посиланням.

Веб інтерфейс - Monite

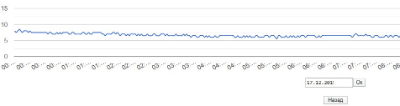

При натисканні на температурне значення здійснюється перехід на сторінку із побудованим добовим графіком температурної динаміки із можливістю вибору конкретного дня.

Графік температур - Monite

Перші 3 модулі зібрані на «колінах» та встановлені тимчасово «як є» і будуть замінені на постійний комплект.
Планується датчики встановити у двопортову телефонну розетку, що дасть змогу нарощувати будь яку кількість датчиків (макс 254) на одному кабелі. Кабель використовуються екранований мідний «витая пара».

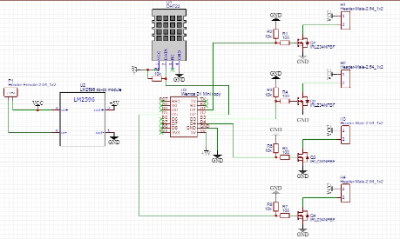

Наразі відпрацьовується плата, що буду встановлюватися в телефону розетку та буде універсальною для установки запланованих датчиків.

Далі буде… Плата в розетку RG12.
