Новорічна зірка своїми руками.

У нас є традиція, на новорічні свята з друзями ходити до інших друзів. Але просто ходити, це не цікаво, а ось з піснями та танцями – це по-нашому. Незмінним атрибутом в походах є зірка, зроблена з картону, всередині діоди і все це прикрашено новорічною мішурою. Єдиний недолік – картон ламається, гнеться і т.д., втрачає святковий вигляд. Цього року вирішив зробити її з фанери і світлодіодів, які самі змінюють колір, тобто простота і краса без мікроконтролера.

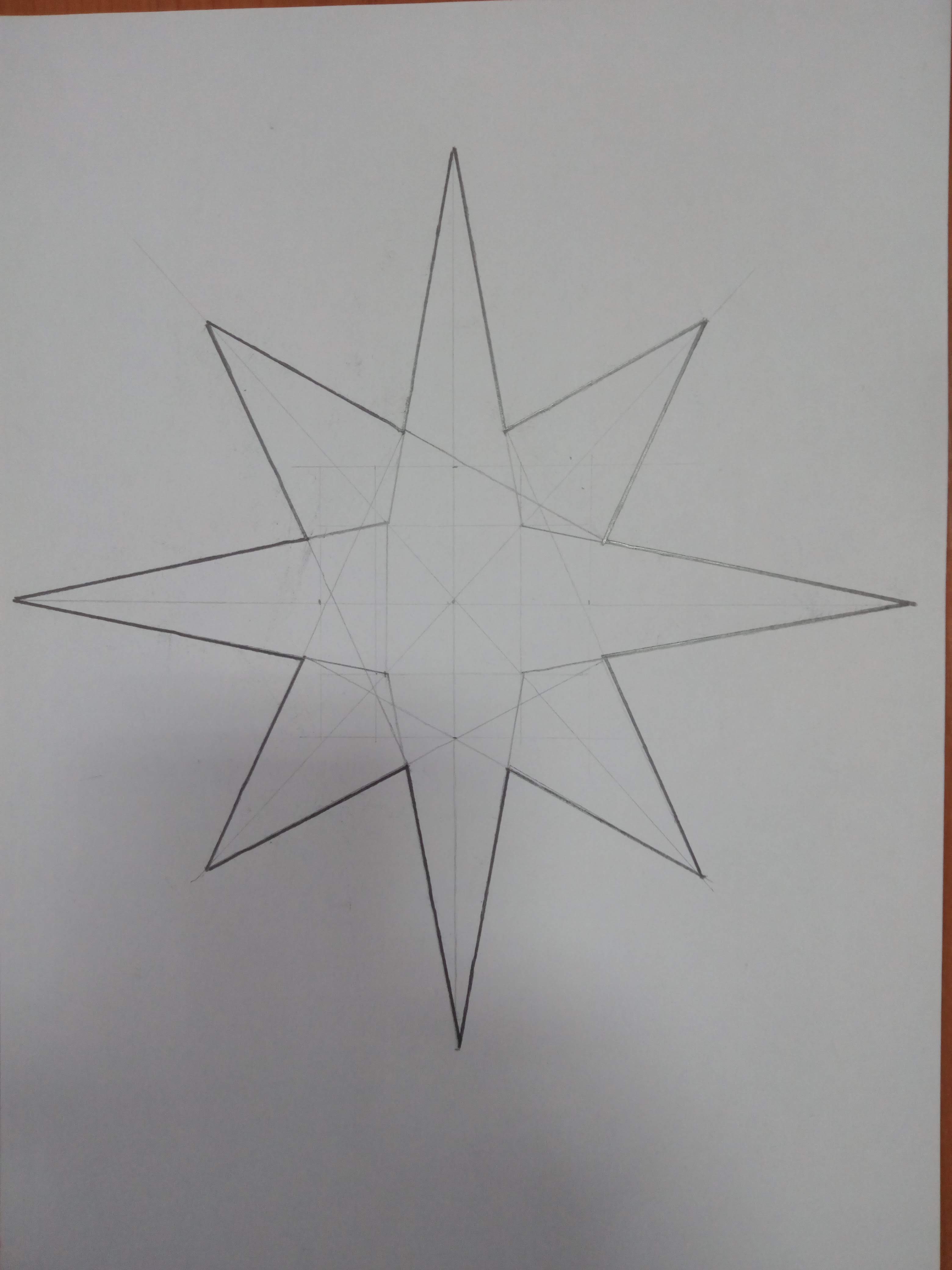

Отже, почнемо із вибору форми. Мені подобається ось така.

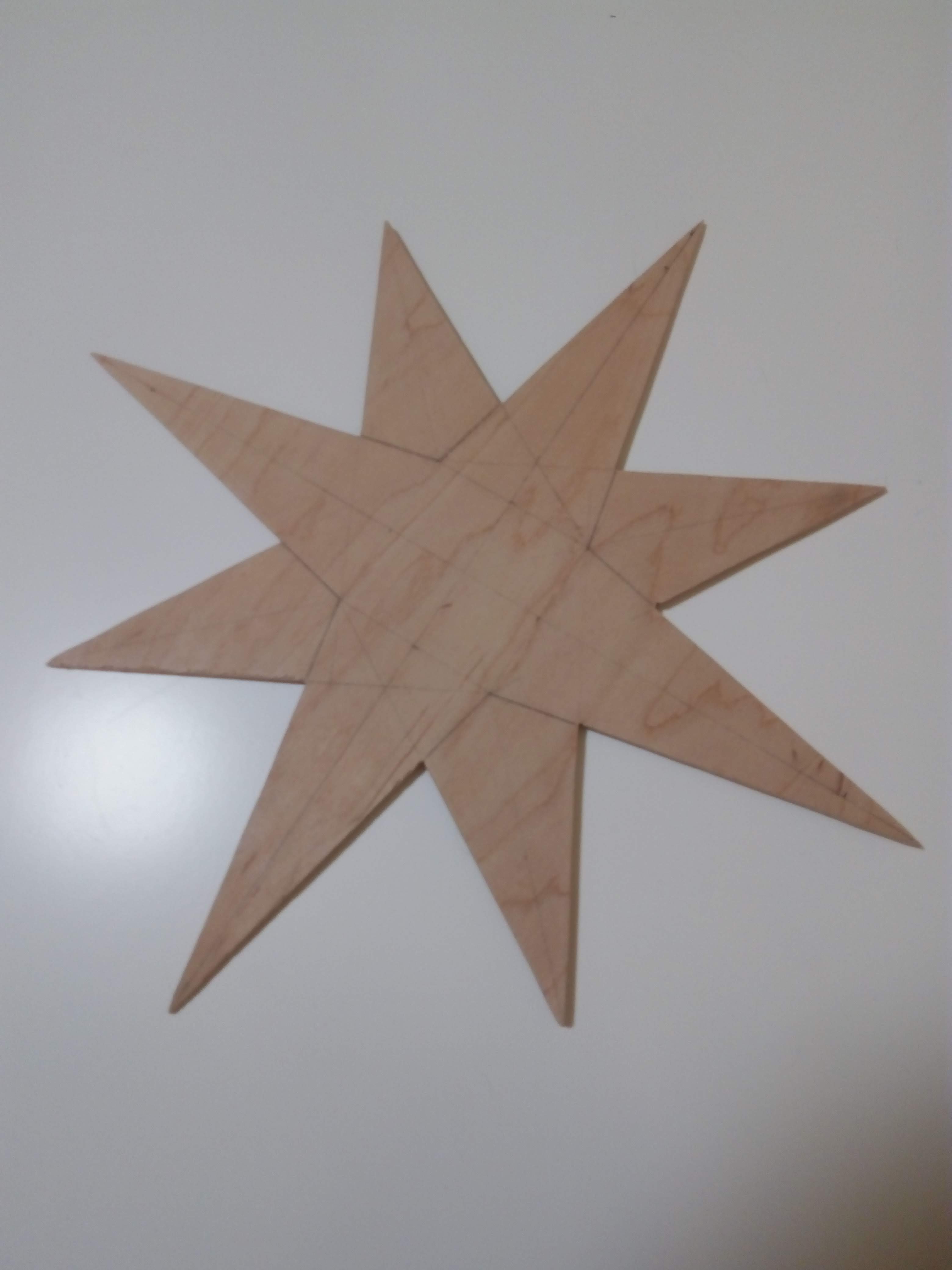

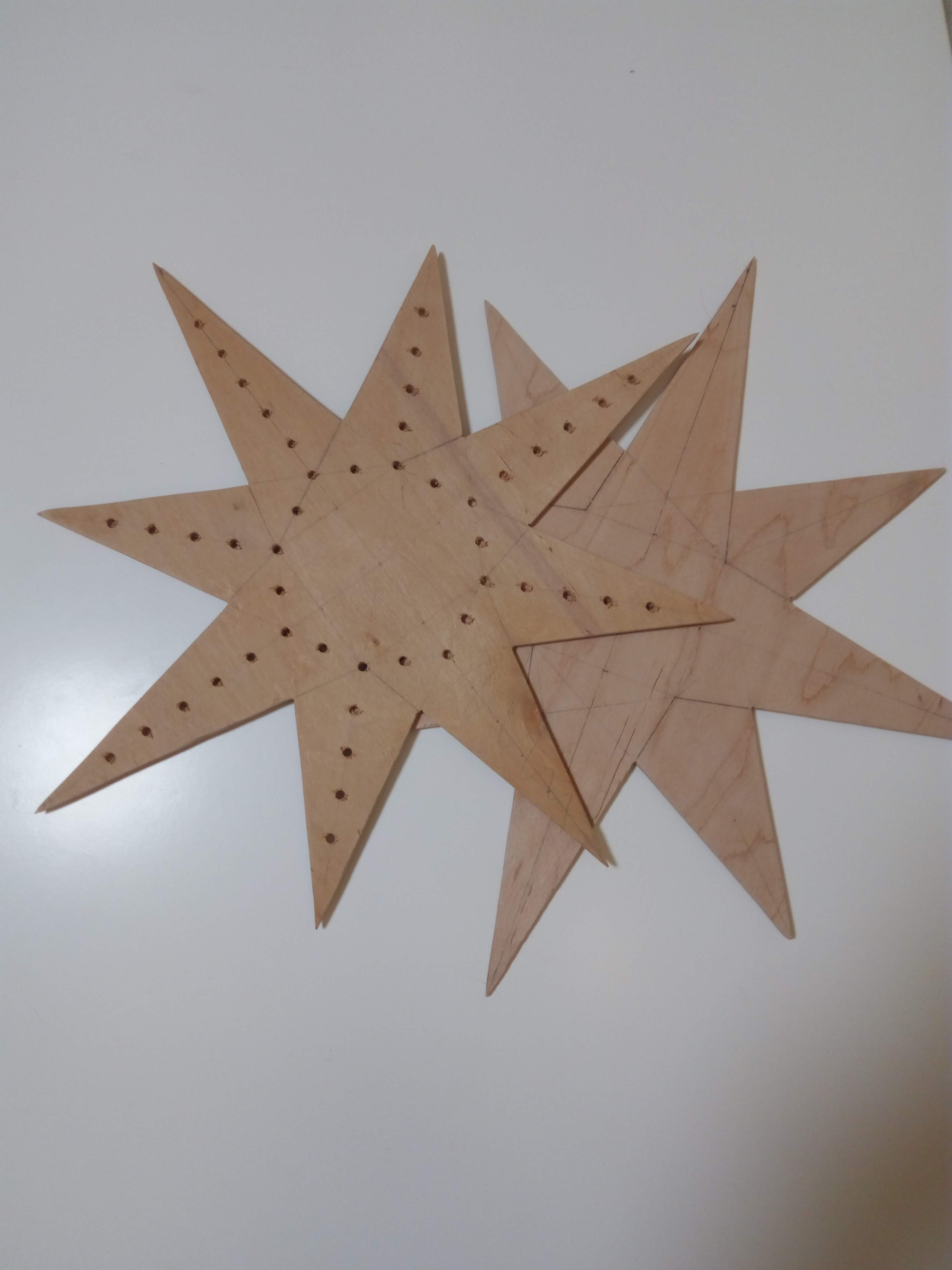

На фанерних заготовка розміром 40х40 см. повторяю геометрію. Далі, віддаю куму и отримую ось таку красоту в двох примірниках.

На лініях перетину з інтервалом 22 мм розмічаються точки під отвори і свердлом 5 мм робляться отвори.
Ретельно працюємо наждачним папером.

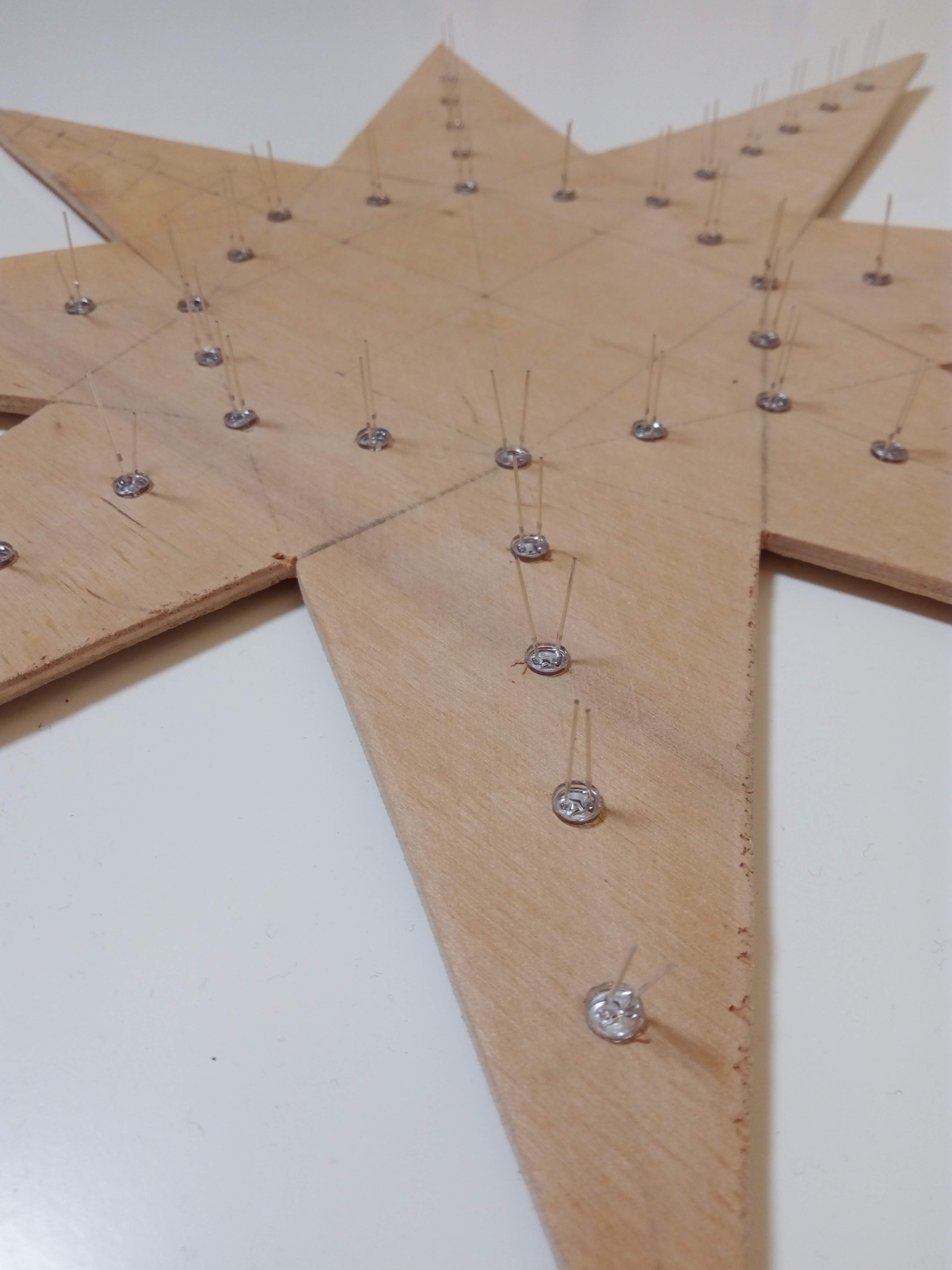

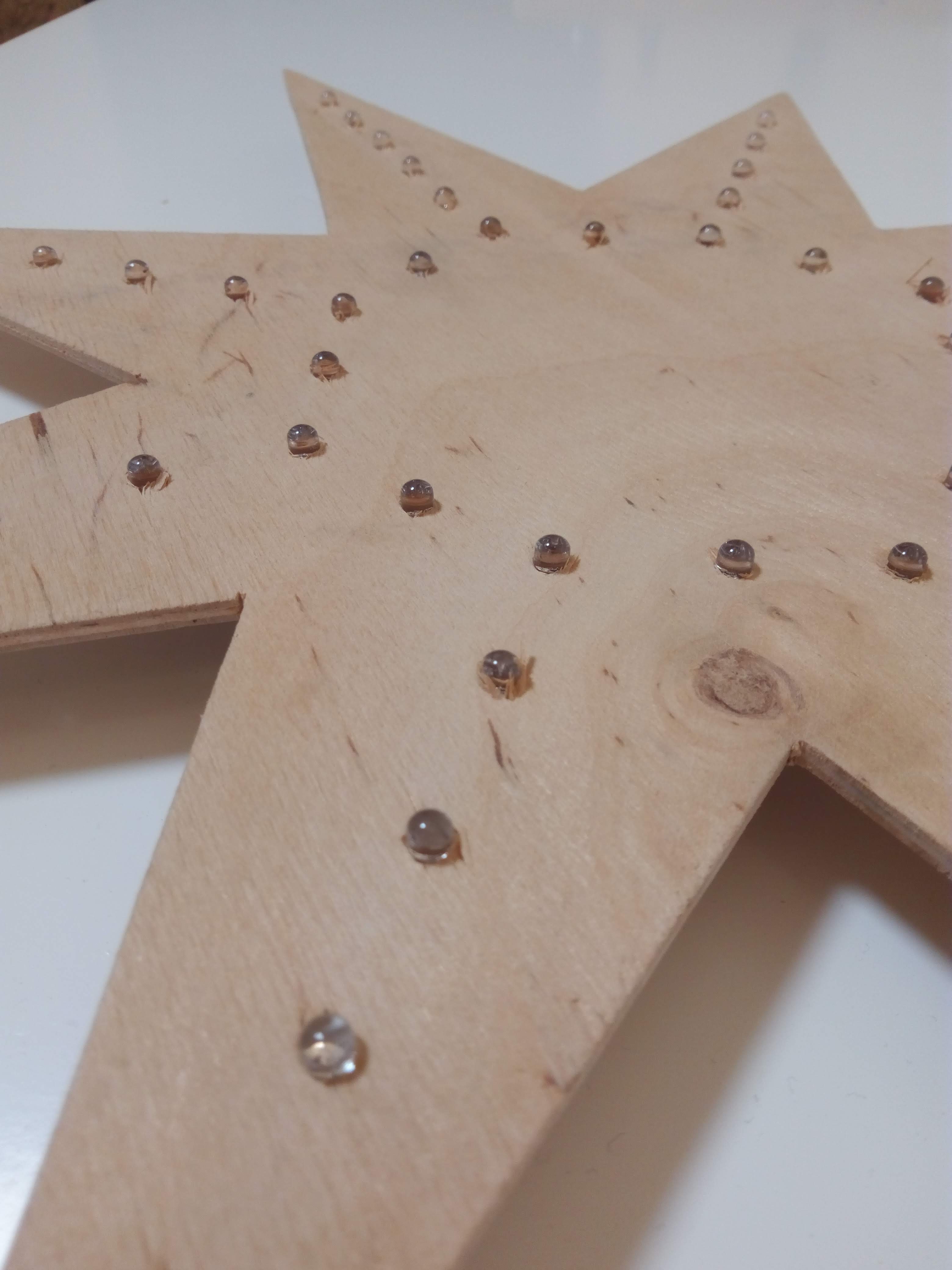

Тепер, в отвори вставляємо світлодіоди. Я купляв ці 100 шт. 5 мм за $2.

Діоди вставляються із зусиллям, тому додатково проклеювати їх не став.
Зворотна сторона

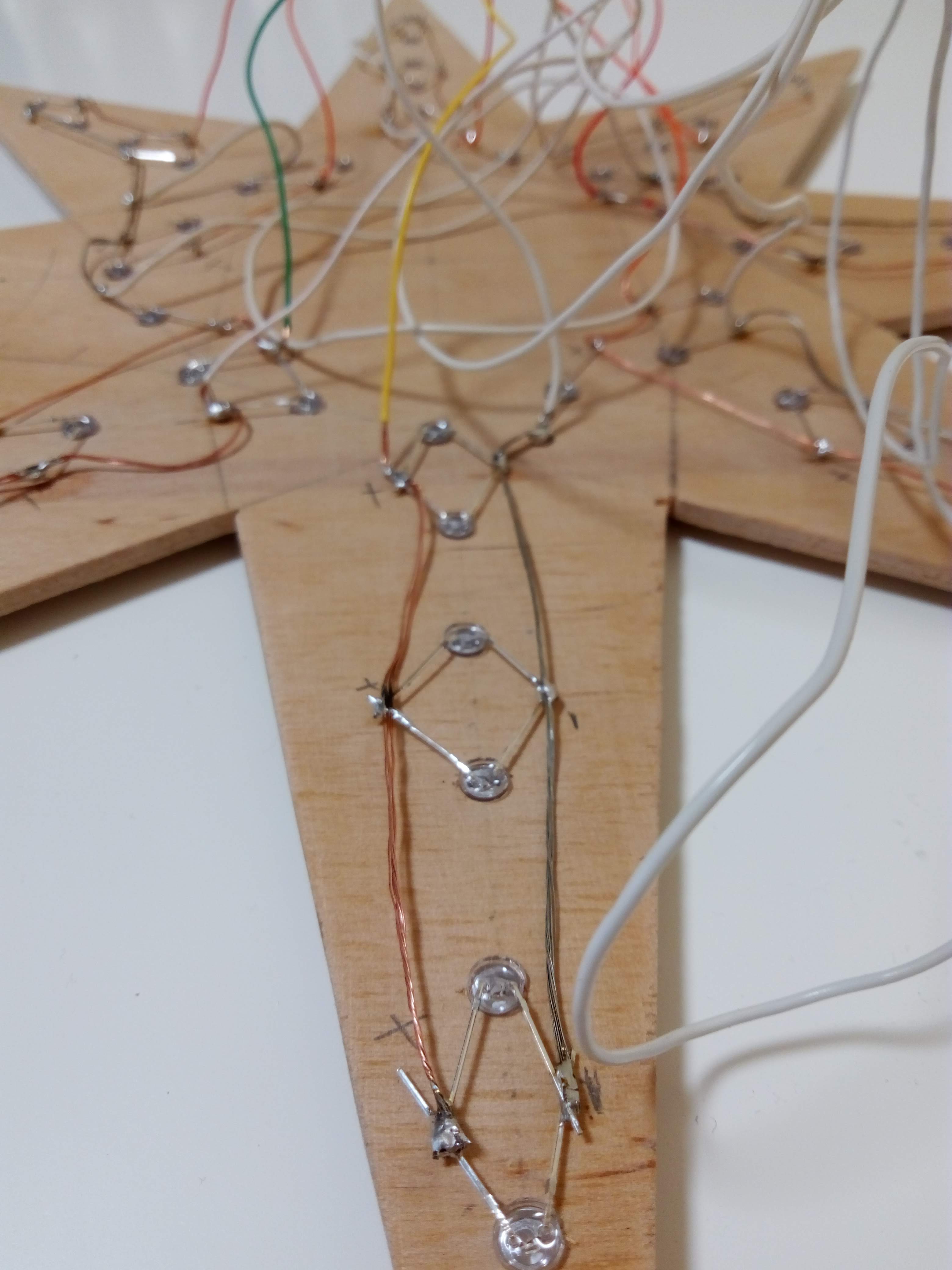

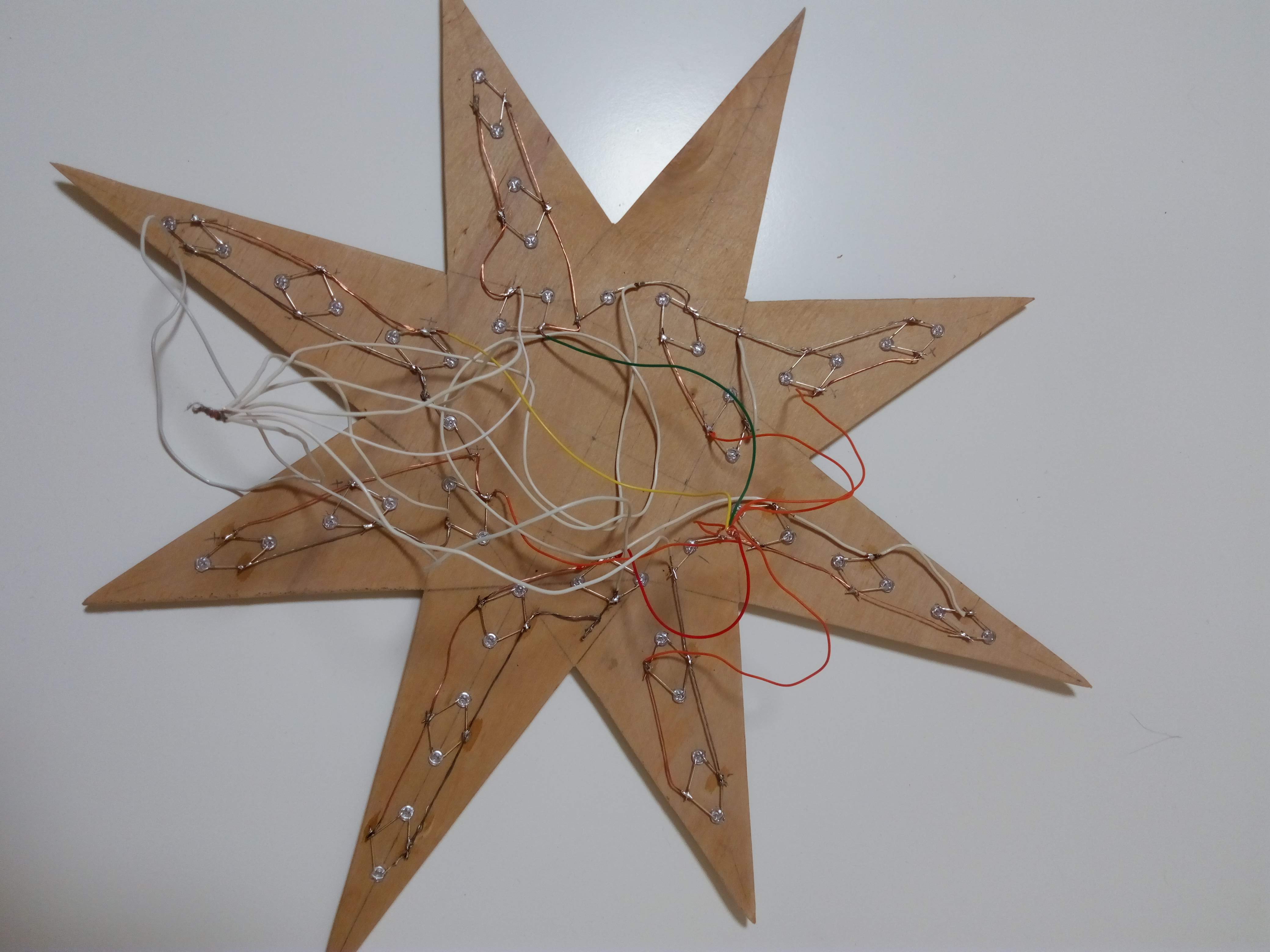

І з комори дістаємо шматки дротів і, розмітивши полярність ніжок, починаємо процес паяння, після чого вийшло ось так… за красою не гналися, все одно нічого не буде видно ))).

Перевіривши працездатність схеми, друга половинка була спаяна набагато красивіше і раціональніше, але забув зробити фото.

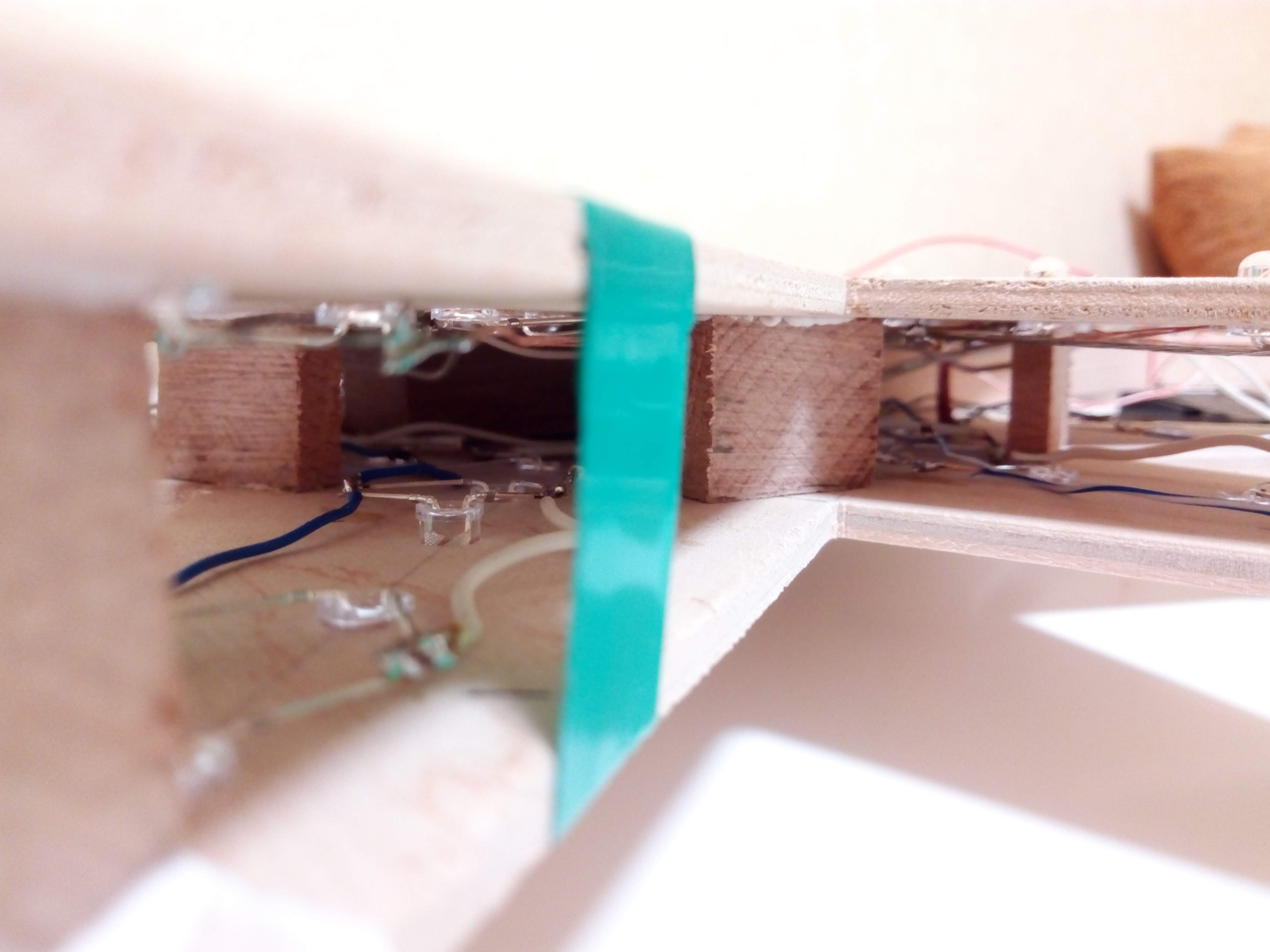

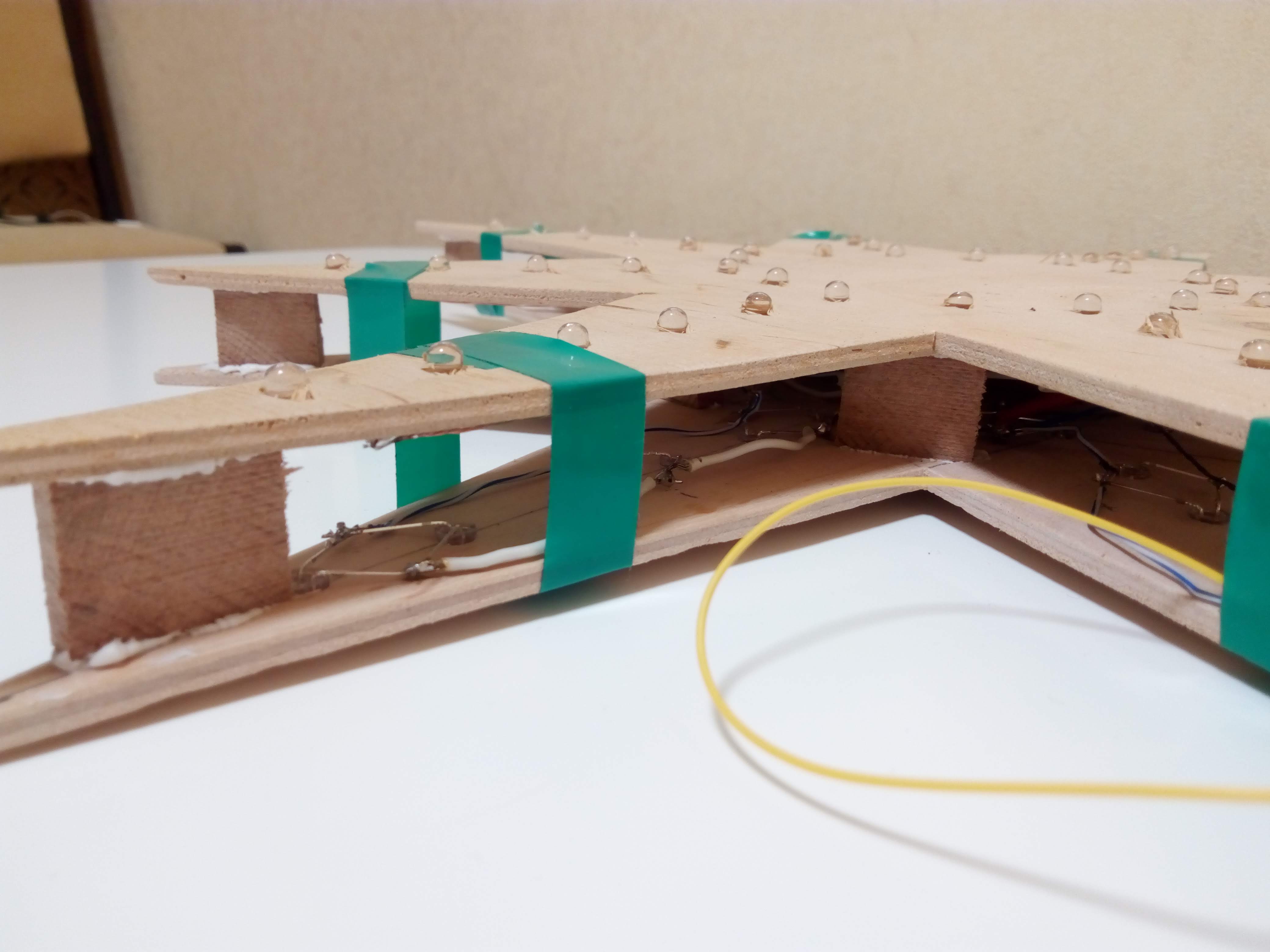

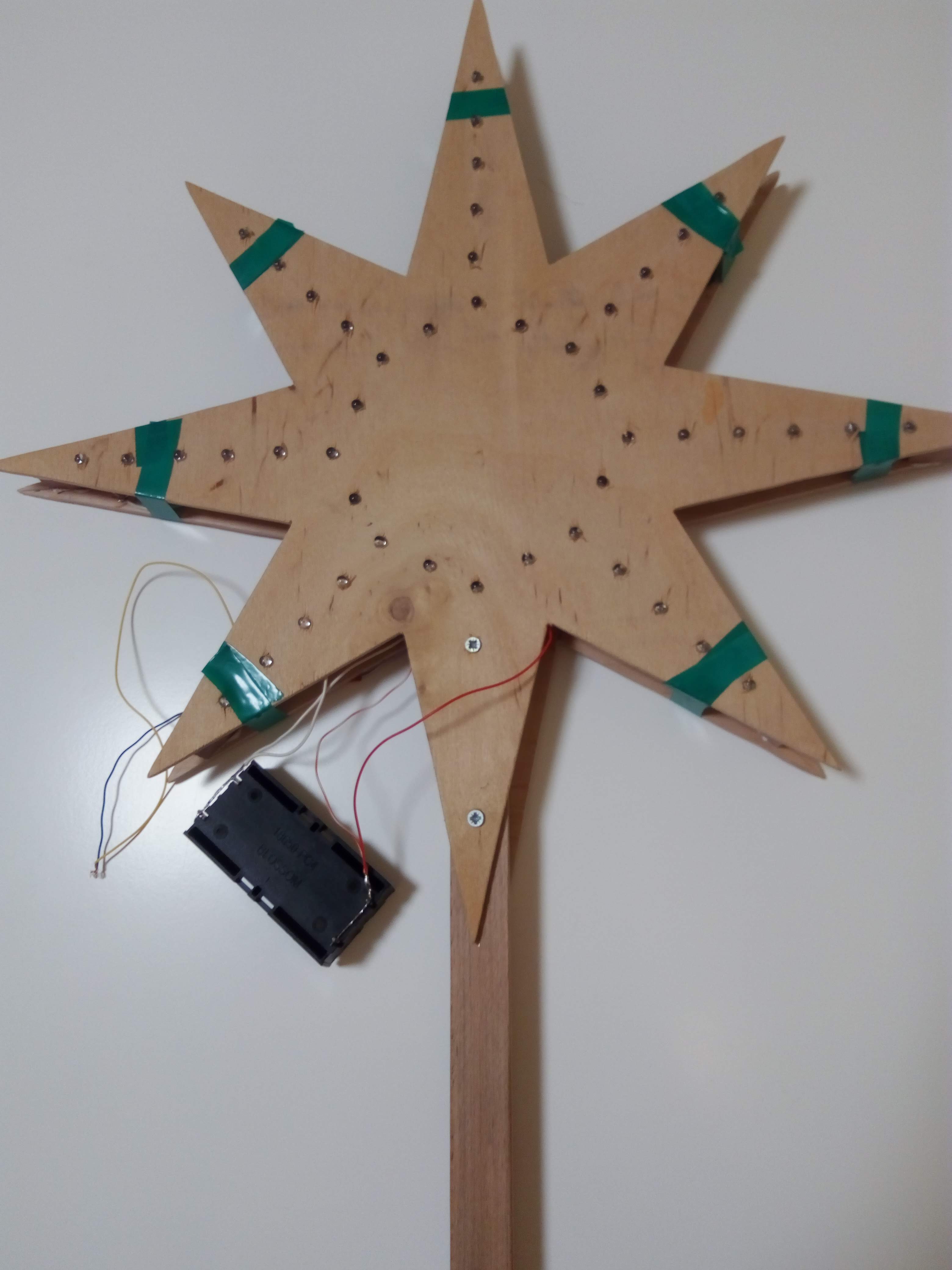

В якості ручки використано квадратний брусок, його ж порізали на шматочки по 1 см і менше (на око, як виходило) і наклеїли на «рідкі цвяхи» і стягнули краї ізоляційною стрічкою для кращого склеювання.

Схема буде живитися від акумуляторів 18650 (від старої батареї ноутбука). Вимірювання показало, що вся схема споживає до 0,5 ампера в піку. Бажано поставити резистор на 5 Ом, на той момент був тільки на 22. З ним схема споживає в піку 0,05 ампера, але при зміні кольору з синього на зелений схемі не вистачає, напевно, струму і вона скидається на початок в червоний колір. Без резистора світить в 5 разів яскравіше (очі виїдає) і перемикається нормально за кольорами.

Для зручності прикріплю холдер для акумуляторів і виведу 2 кнопки: однією буде вмикатися схема з резистором, другою – без резистора, зате дуже яскраво.

Залишилося все це пофарбувати під колір новорічної мішури. У минулих зірках замість фарбування використовувалася обклейка фольгою, але вона дуже погано клеїться і дуже добре дряпається.

Також, між половинками зірок буде пропущена світлодіодна стрічка з окремим живленням від крони.

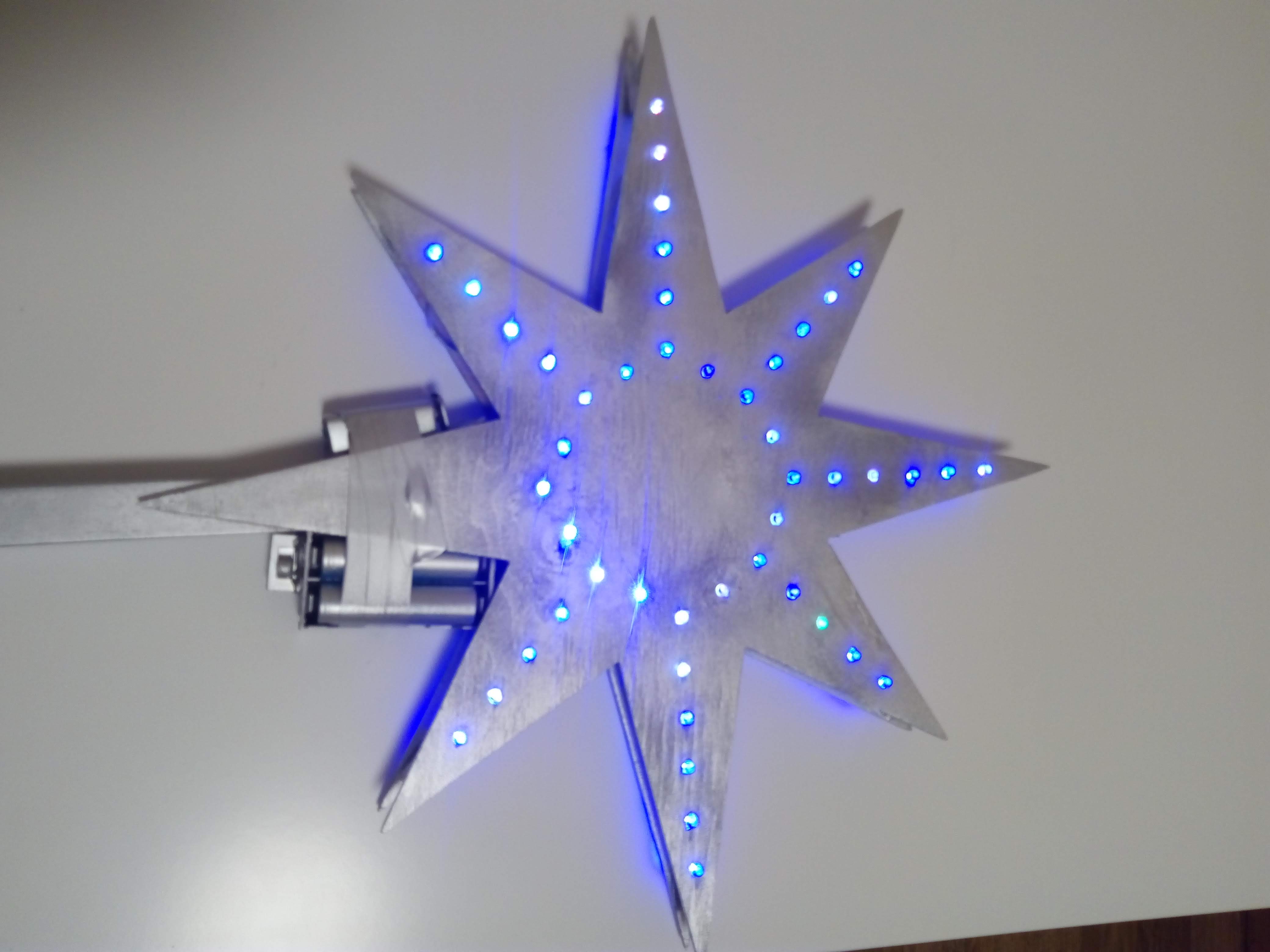

Ось так светит с резистором.

Ось так світить без резистора

Шкода, але камера не передає всієї краси світіння. Як буде закінчено з фарбуванням, обов’язково викладу фото і відео повністю закінченого пристрою для походу до гостей.

UPD.

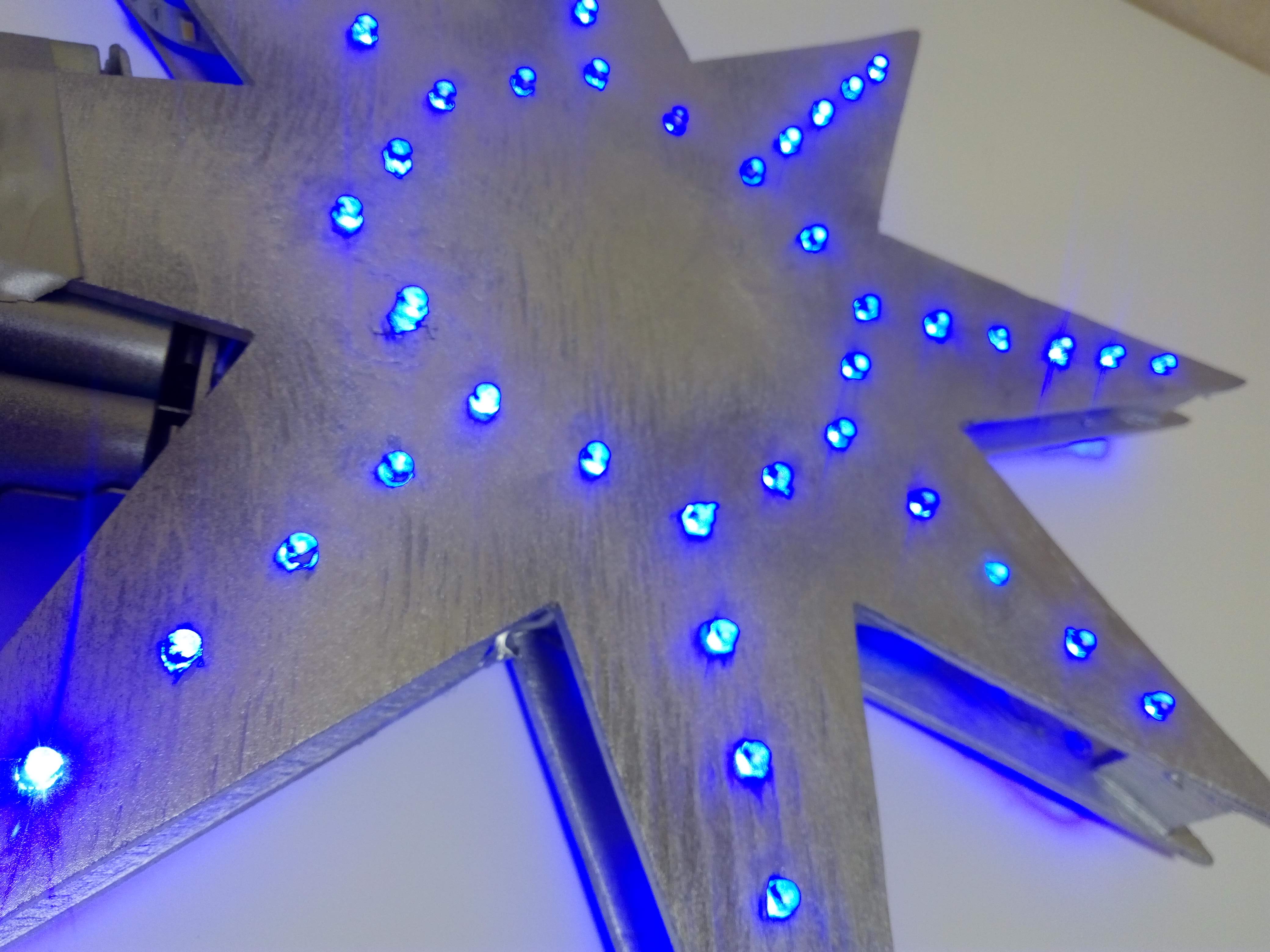

Завершився процес фарбування і ось що вийшло в результаті.

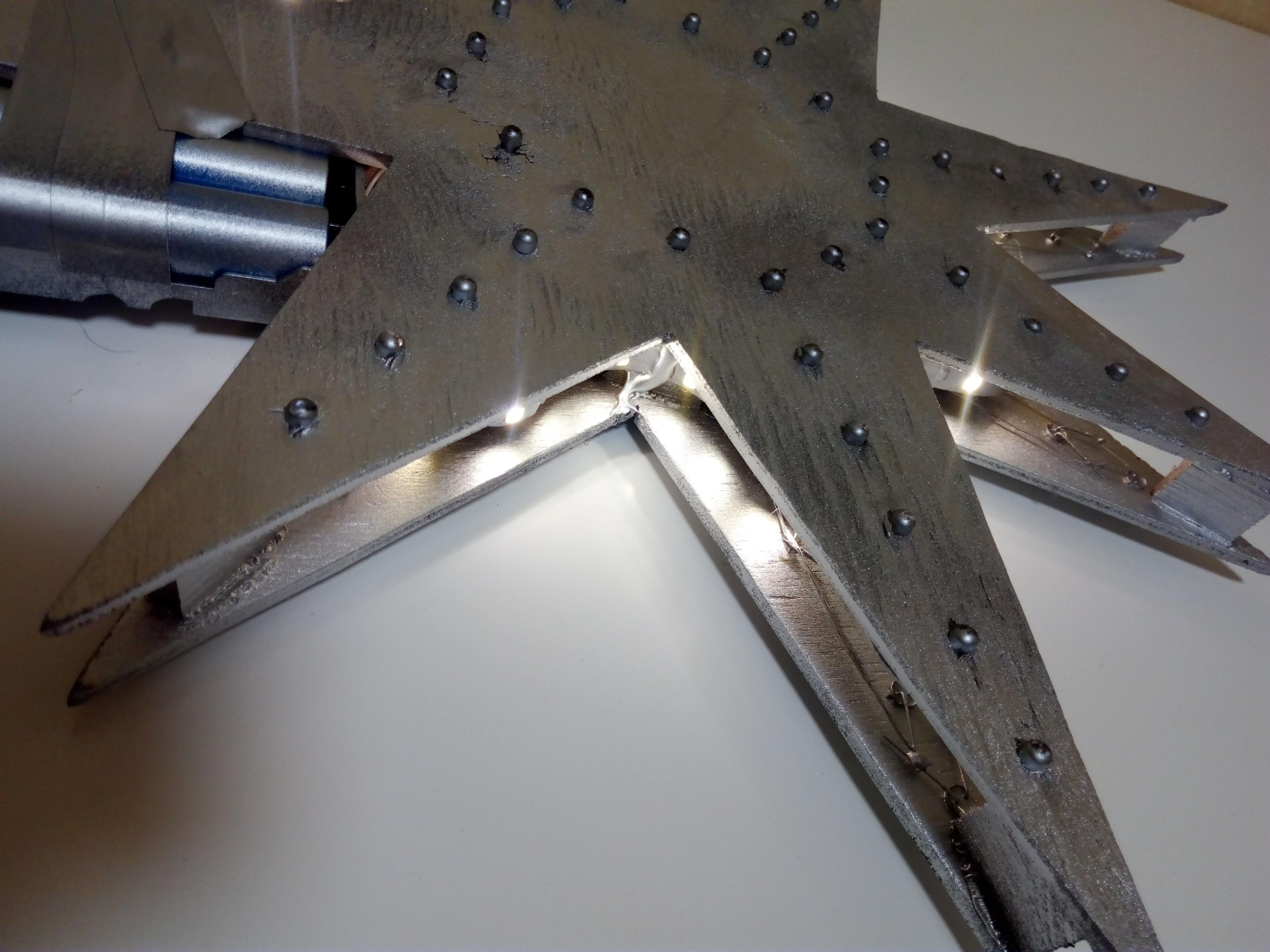

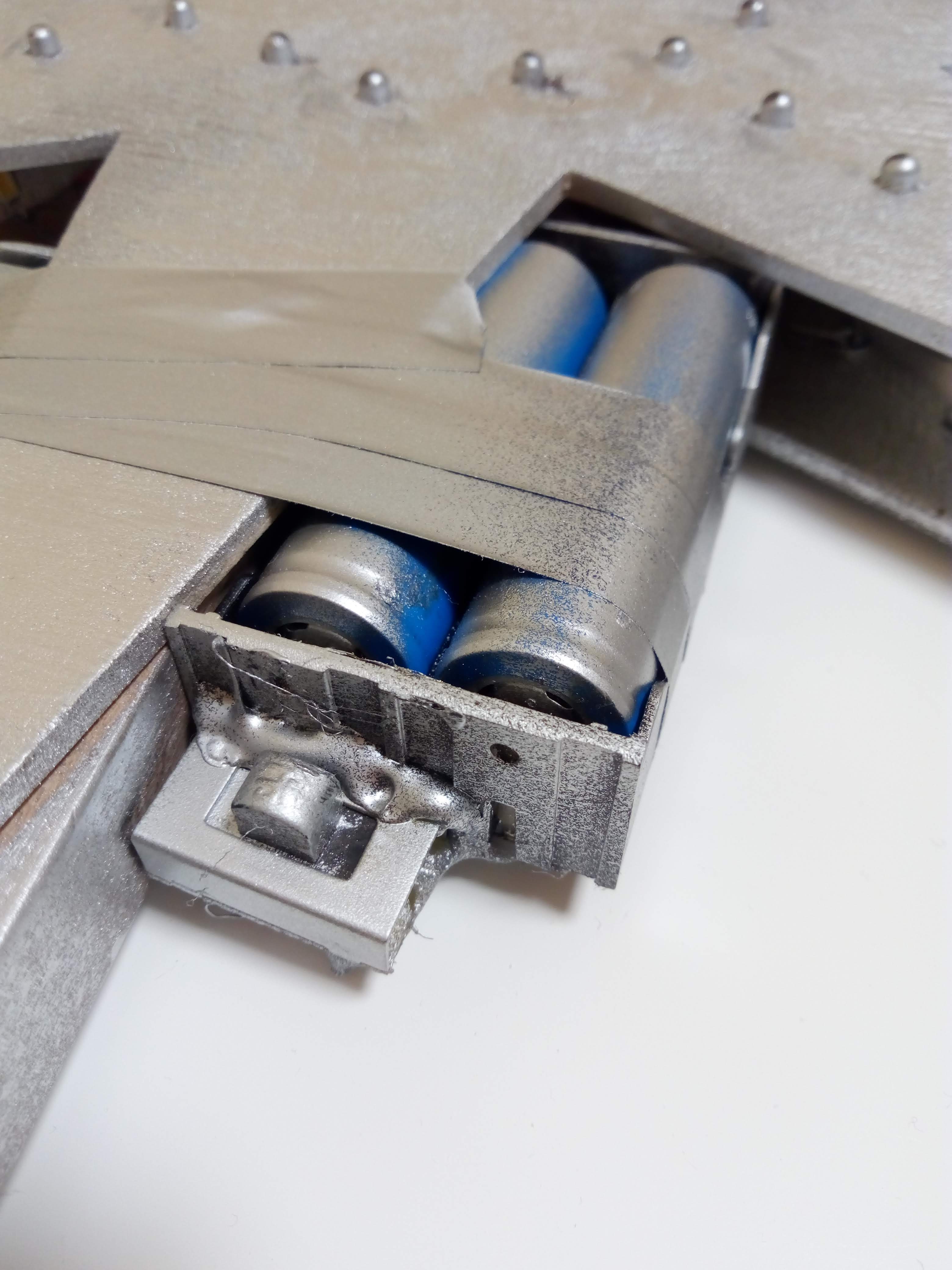

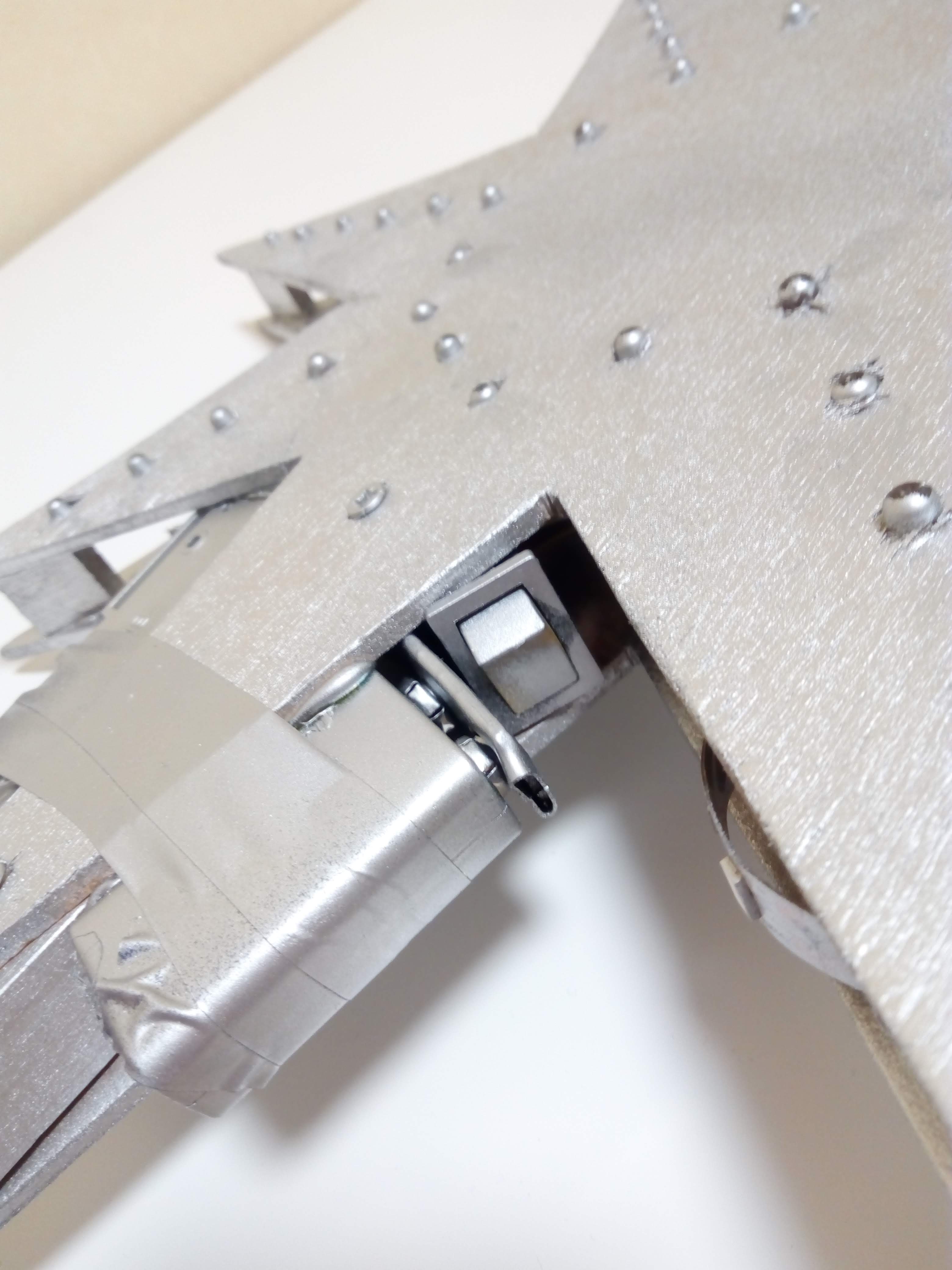

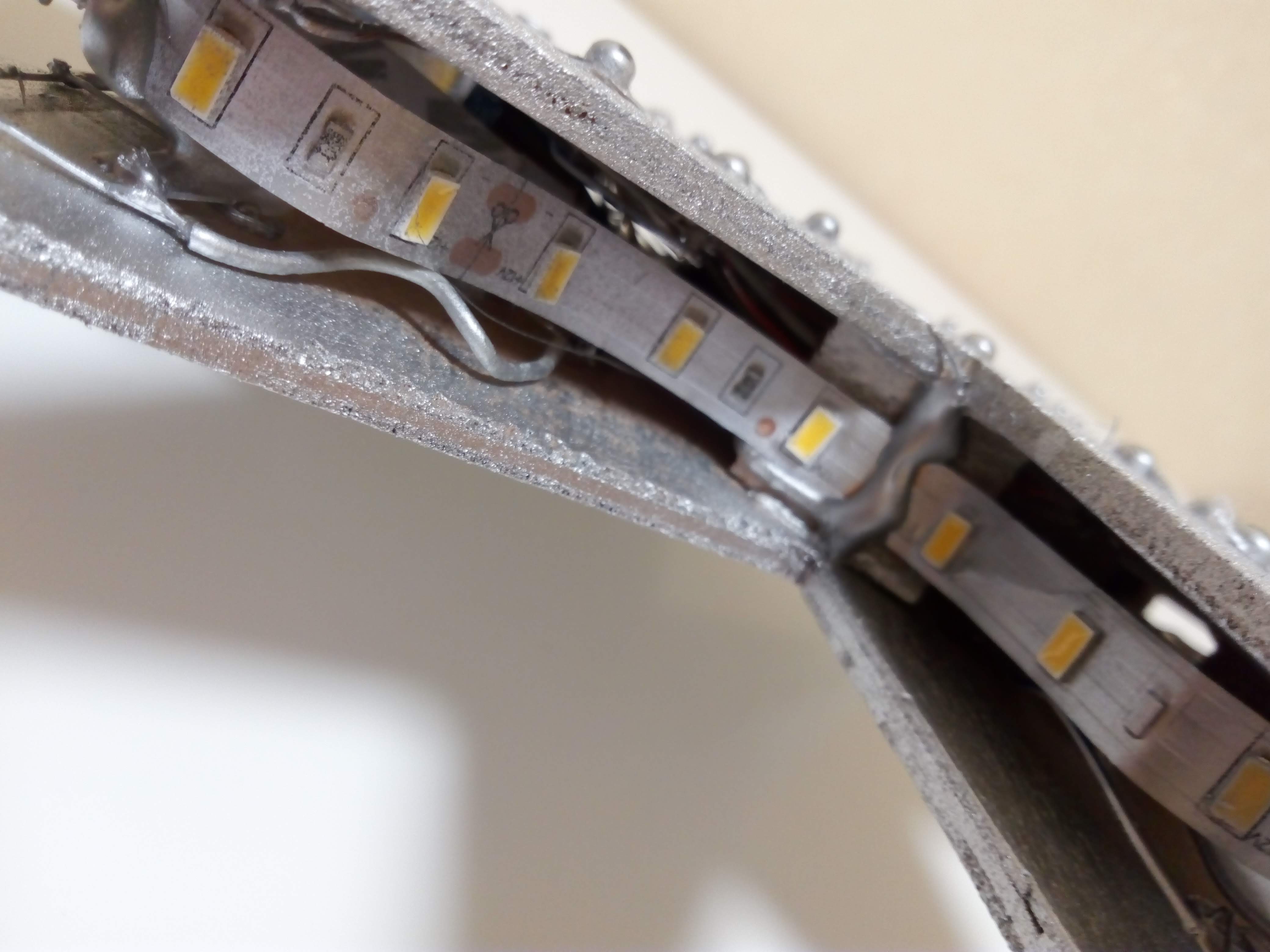

Всередині була встановлена стрічка з підключенням на крону через кнопку. Для роботи основних діодів встановив ходлер на 2 батареї і трипозиційний перемикач.
Ну и відео результату.
