Очередная статья о ходе работы над собственной системой контроля доступа на Arduino СКУД “MAX v2.0”. Предыдущая статья Arduino. Система контроля и управления доступом.
Итак, собственно турникет. У нас уже установлен турникет Форма Бизант-5 с пультом ручного управления в кабинке постового. Основные режимы турникета:
- Запрет прохода в обоих направлениях (исходное состояние) — преграждающая штанга заблокирована на вход и выход. С обеих сторон горят желтые индикаторы.
- Однократный проход в обоих направлениях — преграждающая штанга разблокирована в разрешенном направлении. Со стороны разрешенного прохода горит зеленый индикатор, с противоположной стороны красный индикатор. Время ожидания прохода ограничено диапазоном настройки (от 2 до 6 с).
- Свободный проход — преграждающая штанга разблокирована в разрешенном направлении, ожидается многократный проворот. Со стороны разрешенного прохода горит зеленый индикатор, с противоположной стороны красный индикатор. Время ожидания прохода не ограничено.
- Комбинированный режим — свободный проход в одном направлении и однократный проход в другом направлении, а также реверсивно.
- Блокировка — преграждающая штанга заблокирована на вход и выход. С обеих сторон горят красные индикаторы.
- Функция «Антипаника» (аварийный проход) — преграждающая штанга опущена, на корпусе турникета с обеих сторон горят зеленые индикаторы.
Для турникета собранные аналогичные приемники, как и для регистрации у постового. Собирать навесным монтажом уже не очень хотелось, поэтому разработали вот такие платы.
На этой плате была попытка сделать более громкий зуммер, так как обычный на 5в немного тиховат и слабослышащие его не воспринимают. Но после отказались от этой идеи. Также перевели питание на 12в для компенсации на больших расстояниях и вместо микросхемы поставили готовый модуль DC-DC,
В другой половинке корпуса расположилась aARDUINO NANO с приемником.
Управление турникетом осуществляется замыканием управляющих контактом через 4-х канальный релейный модуль подачей сигнала на 150 мс.
Намучились с турникетом – мама не горюй. Смонтировали все рядом, подключились – вроде все работает.
Приходим после обеда – ничего не работает. И так всю неделю. Как потом оказалось – все дело в плохих контактах. Перебрали всю схему, спаяли временно все что можно и получили, наконец-то, стабильную работу системы.

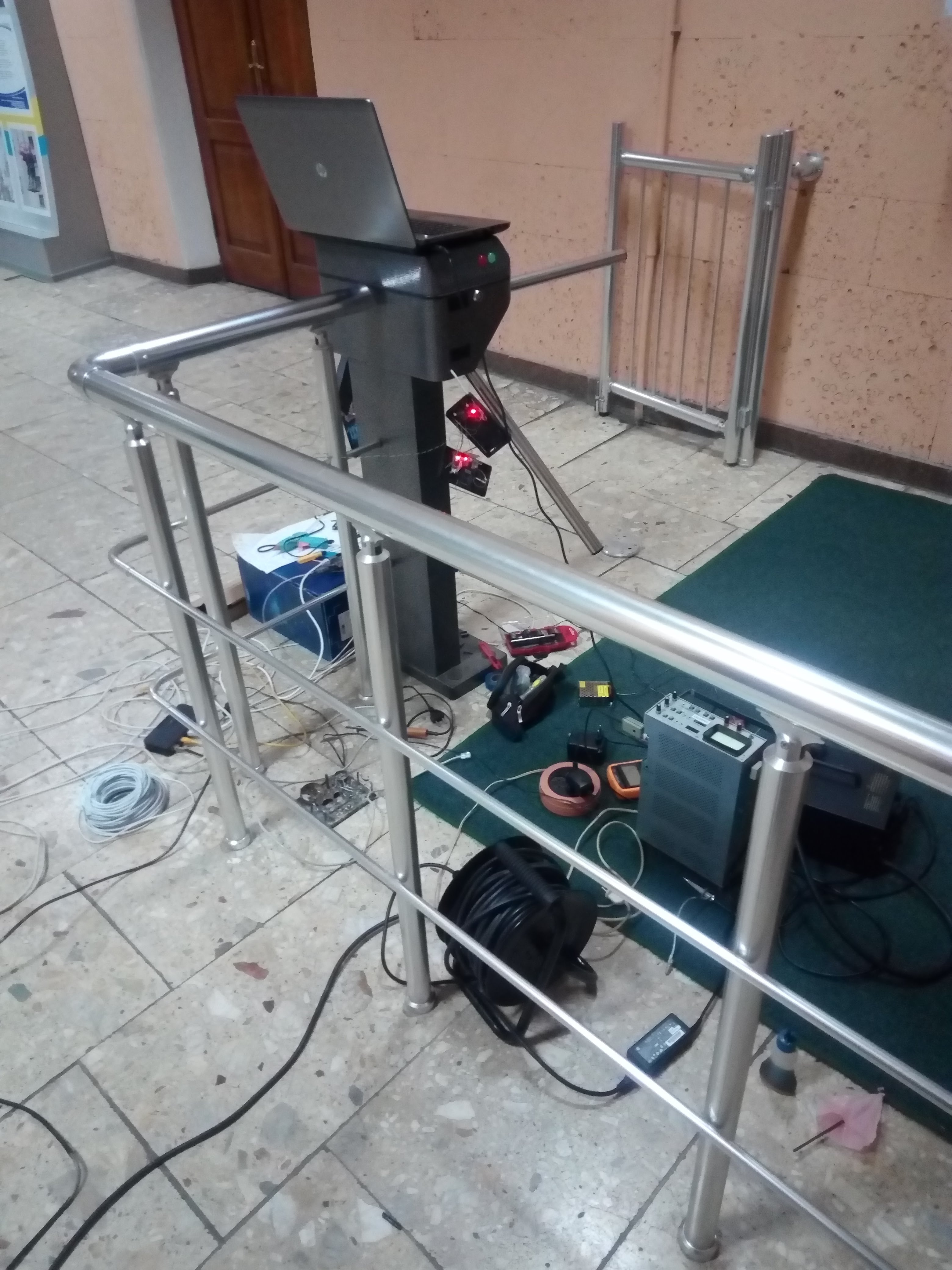

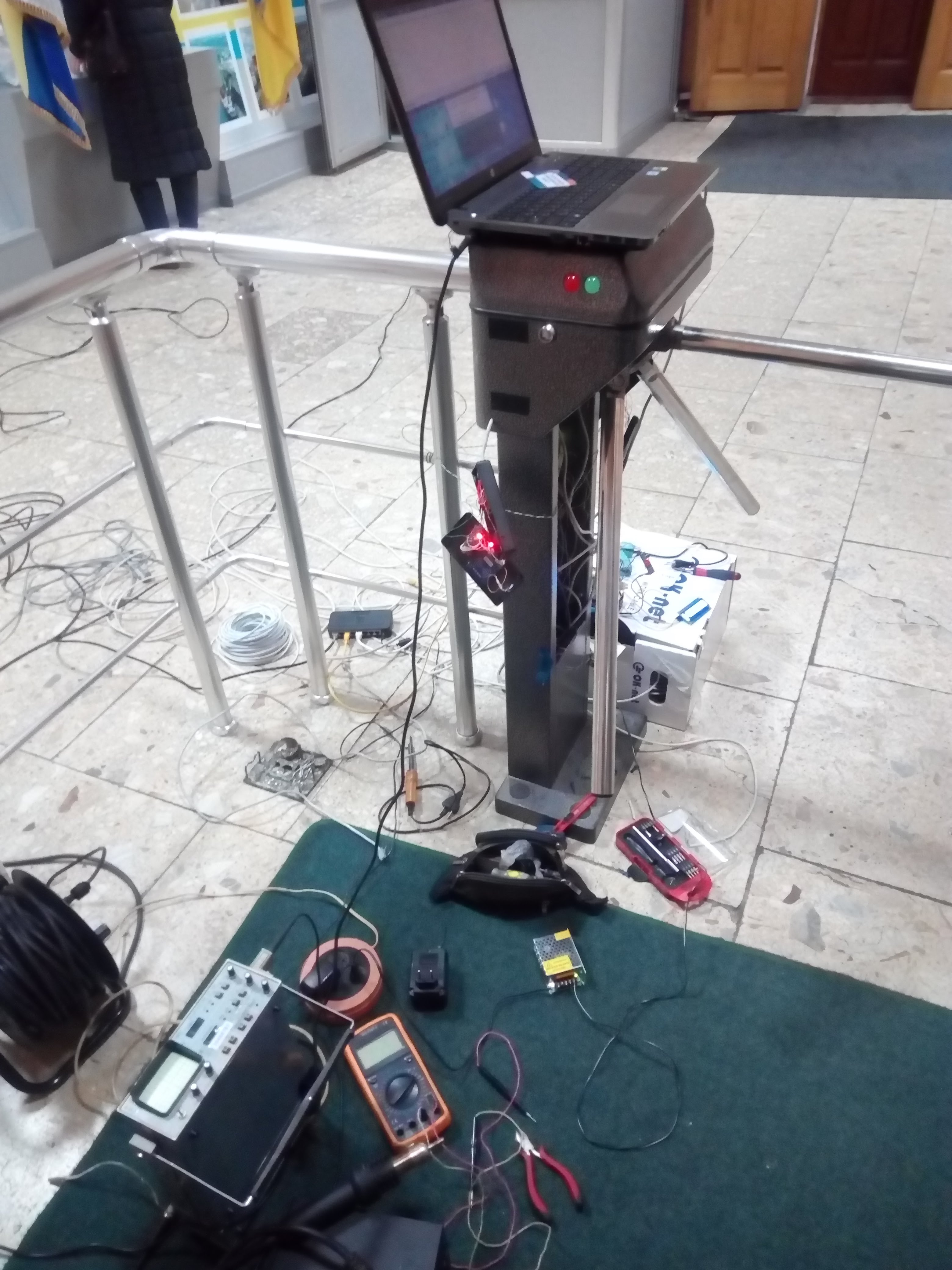

Вот так выглядело мое рабочее место в течении недели пока отлаживали турникет.
В итоге, все получилось и уже работает больше месяца.
Для новой версии была переработана программная часть как приемника и материнского контроллера, так и логики ВЕБ приложения. С этого момента предыдущая версия СКУД абсолютно не совместимая с новой версией.
Итак, что же есть нового в новой версии?

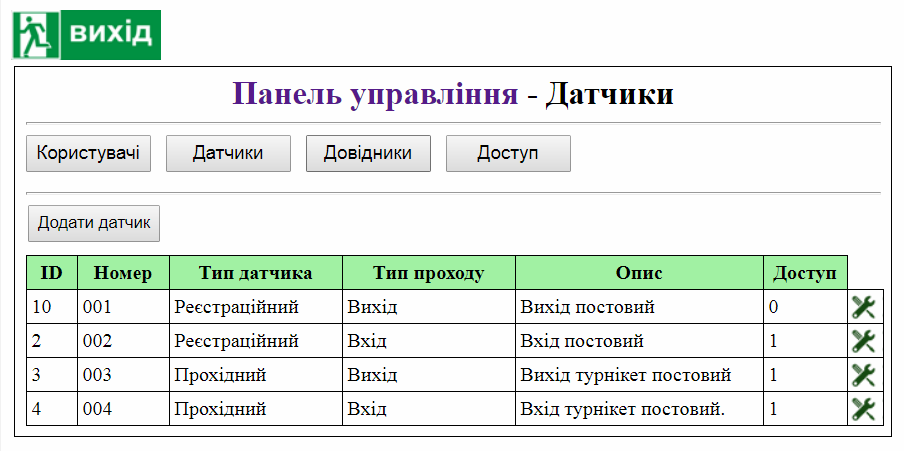

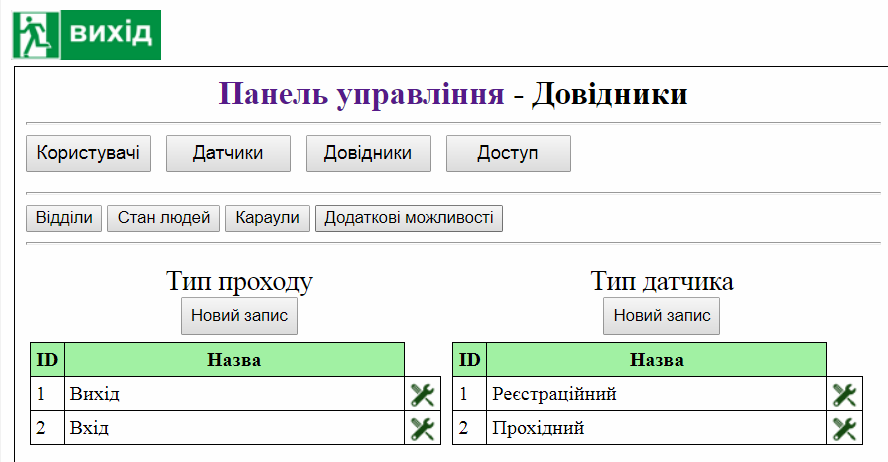

1. Появились категории датчиков. В данный момент их 2 – регистрационные и проходные. Проходные разрешают проход при условии активации через входной регистрационный датчик.

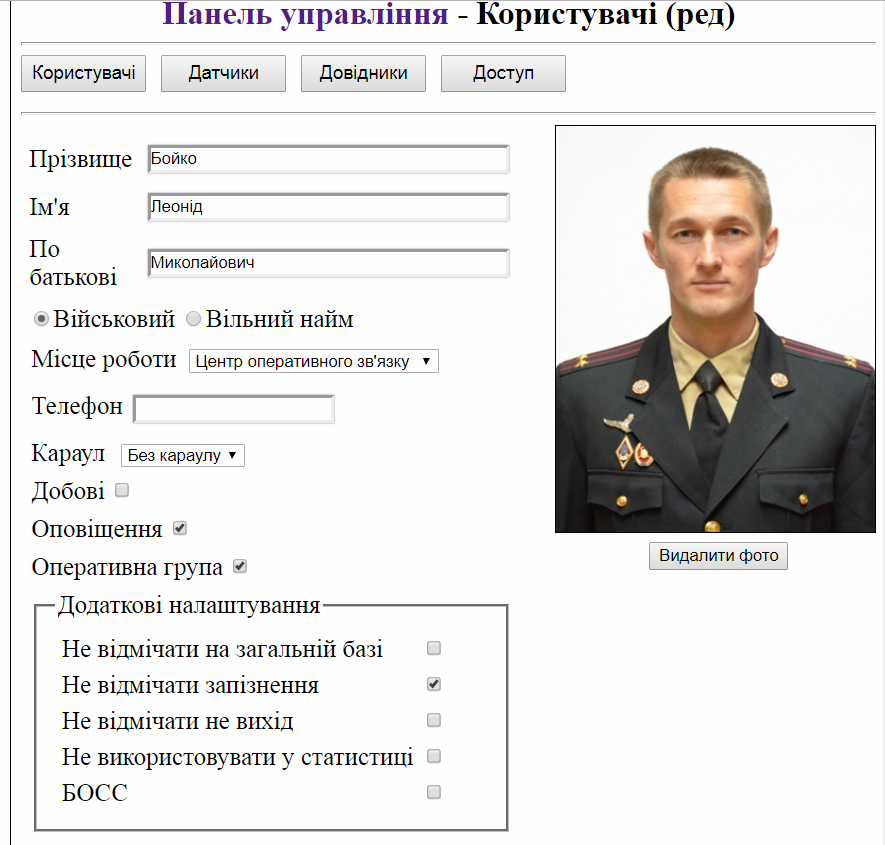

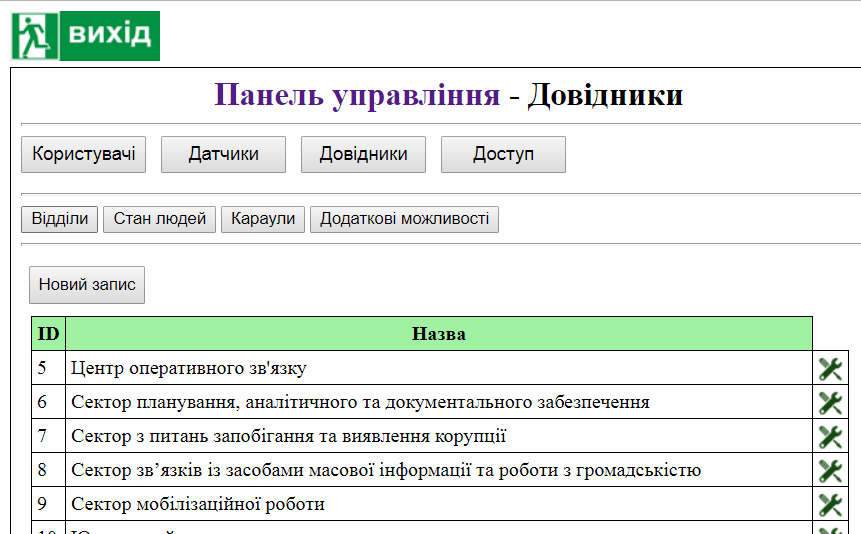

2. Переделан интерфейс работы с людьми.
3. В процессе разработка интерфейса руководителей

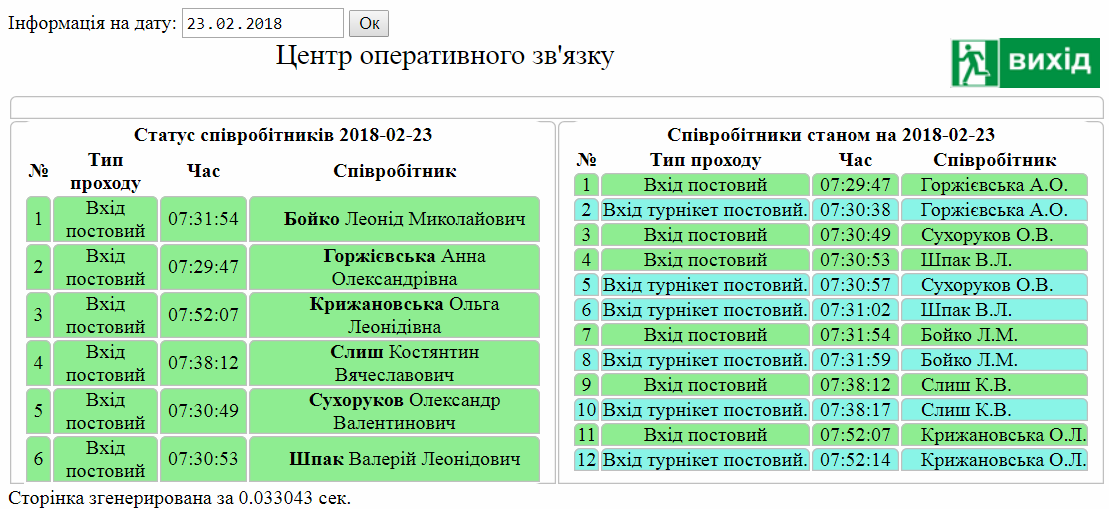

Для обычных пользователей доступна информация только своего отдела.

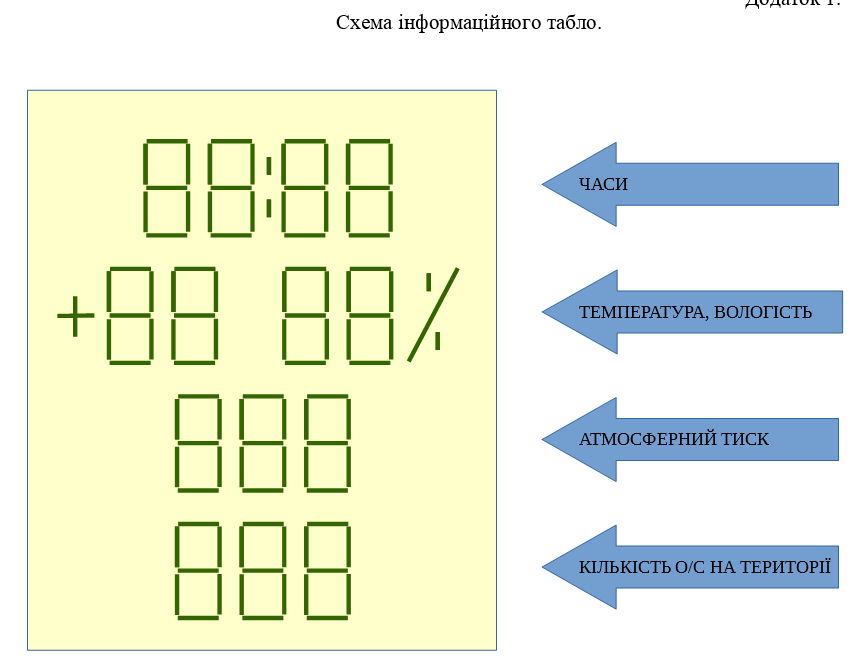

Для визуализации данных в помещении постового на входе в админ знание планируется установка вот такого большого светодиодного табло.
Работа продолжаются, функционал расширяется.
