В продолжении темы построения умного дома – дошла очередь до ванной комнаты. Решил сделать управление освещением, бойлером и краном на вводе на случай протечки.
Определился со следующими компонентами:
– датчик температуры ds18b20;
– твердотельное реле SSR-100DA;
– клеммная колодка;
– мосфет IRLZ34N;
– сенсор воды;
– датчик движения HC-SR501;
– NodeMcu V3 Lua;
– ЖК-дисплей 20X4;
– DC-DC LM2596.
Желание было одно – на одном устройстве сделать все ))). Ну, что ж, поехали. Для начала, подключил экранчик – заработало. Потом датчик температуры вывел на экран. Далее датчик движения заработал и в качестве теста зажигал кусок светодиодной ленты. С твердотельным реле самое простое – управление непосредственно пином ESPшки без дополнительной обвязки. А когда дошла очередь до датчика воды – кончились пины на плате, а их мне нужно еще 6 штук.

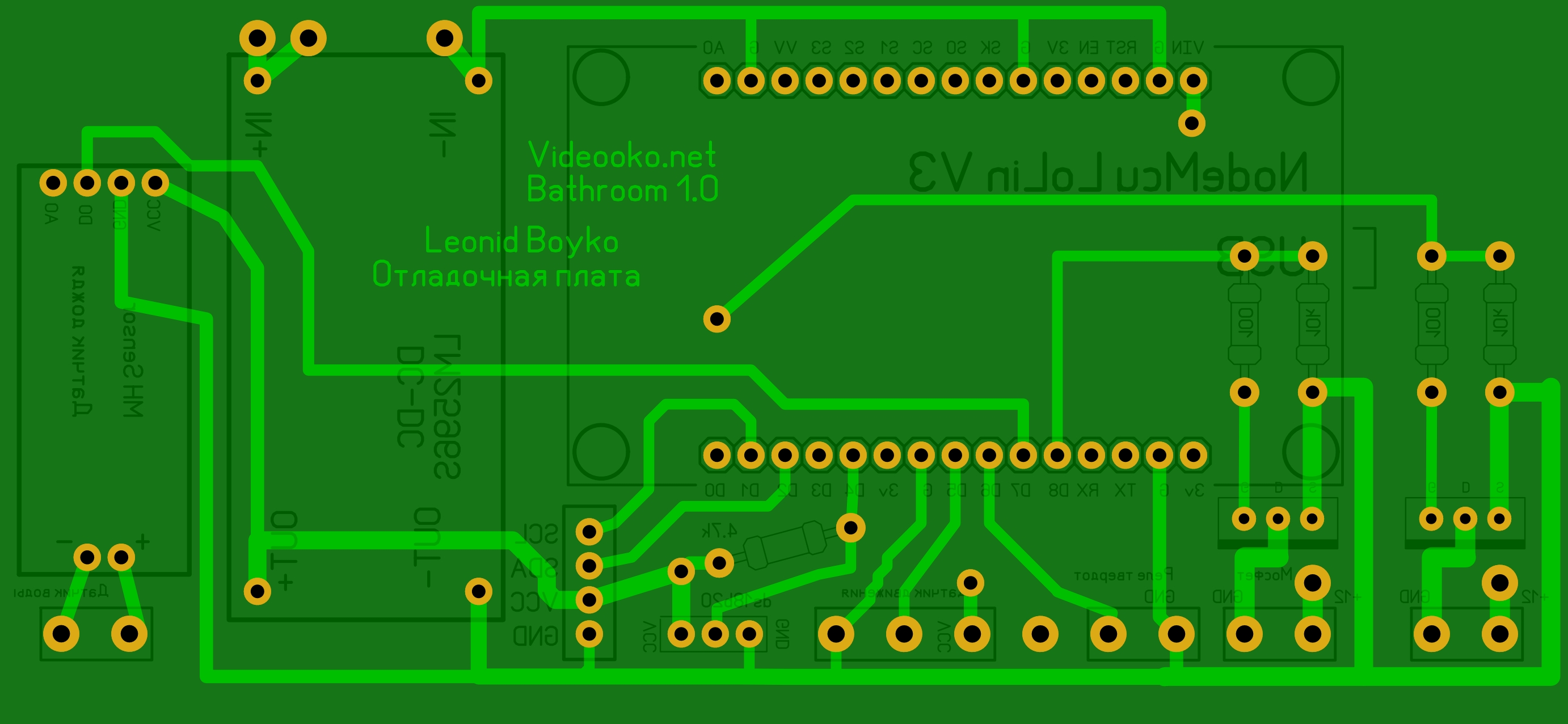

В результате проделанной работы появилась, такая себе, отладочная плата для перечисленных устройств.
Файл для программы Sprint-Layout6.0 SmartHome_Vanna (1)
Код под плату sketch_sep04a

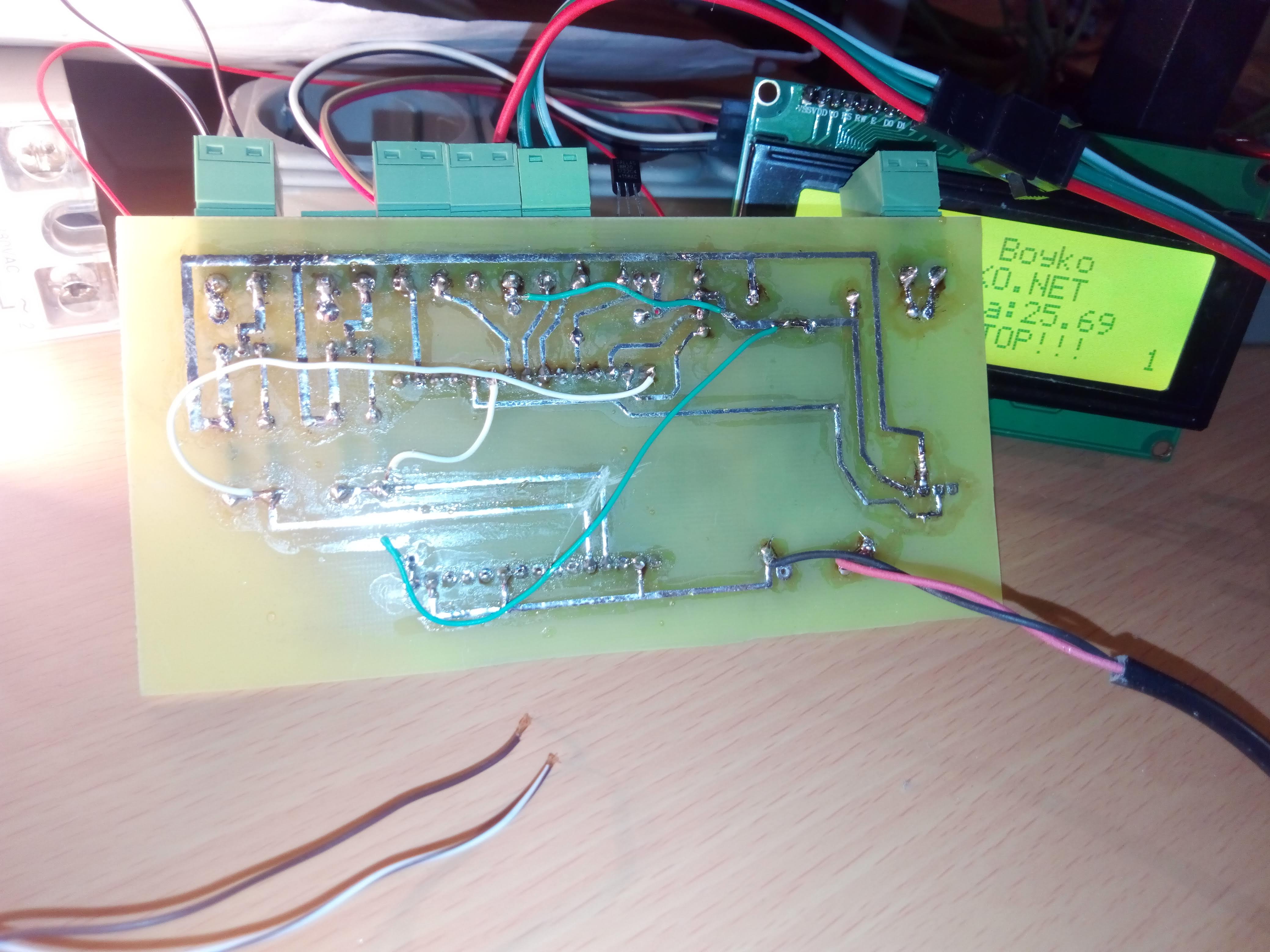

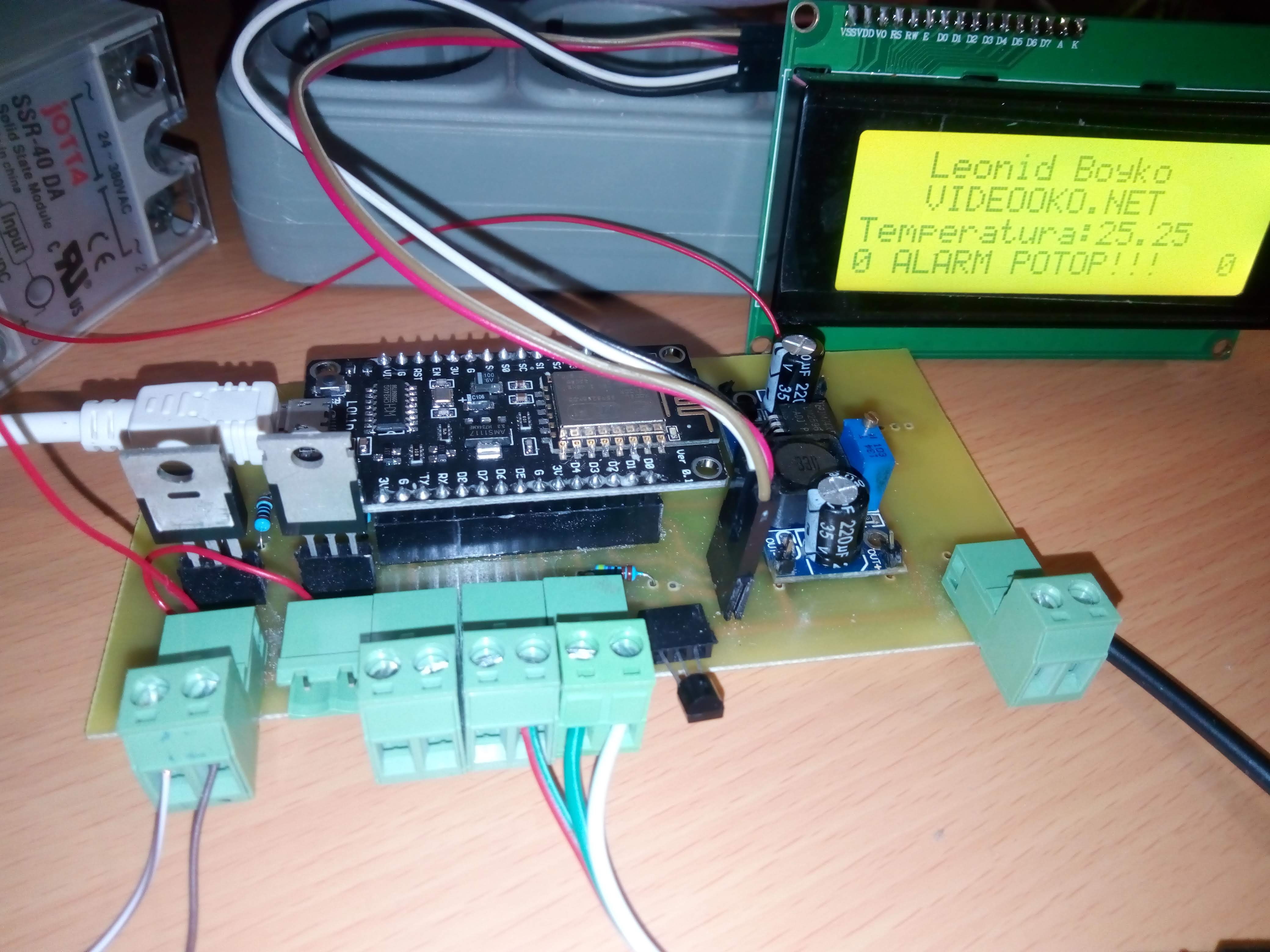

Фото прототипа:
Почему выбрал ESP? Да просто она уже имеет встроенный wifi и такая же у меня трудится около 2-х лет в детской – меряет температуру, влажность и 4 реле на светодиодной ленте освещение управляет. Стоимость около 3$ – купил, поставил и забыл.
По поводу датчиков протечки – необходимо 6 шт. При моих подсчетах хватит на все. По этому буду делать в ванну 2 устройства: одно будет заниматься датчиками протечки и рулить приводом крана холодной воды, второе – управление освещением, датчиком движения, температурой, бойлером и т.д. если убрать экран, то можно что-то еще накинуть. Потом подумаю что.
Первое устройство планирую сделать максимально попроще – буду ставить как у себя, так и соседу сверху настоятельно порекомендую. У меня используется сервер MajorDoMo потому централизованное управление будет осуществляться им. Главная задача не только закрыть кран в случае протечки, а еще и оповестить как меня, так и соседа. Оповещать наверное буду телефонным звонком через Asterisk+USB dongle.
В случае успешного внедрения и работы модуля протечек – буду распространять во всем доме. Благо цена изделия получается гораздо дешевле готового решения (даже у китайцев) и самое главное – оно будет оперативно оповещать необходимых людей.
А еще есть желание закрутить такие модули в общий умный 4-х подъездный дом… мечты?… а вдруг!?…
Скетчи и файлы рабочие и прикреплены выше.
По окончанию разработки готовых модулей – обязательно отпишусь.
… ну, а завтра постараюсь написать о БОЛЬШЫХ светодиодных часах, которые скоро повешу во дворе.
